Арт.

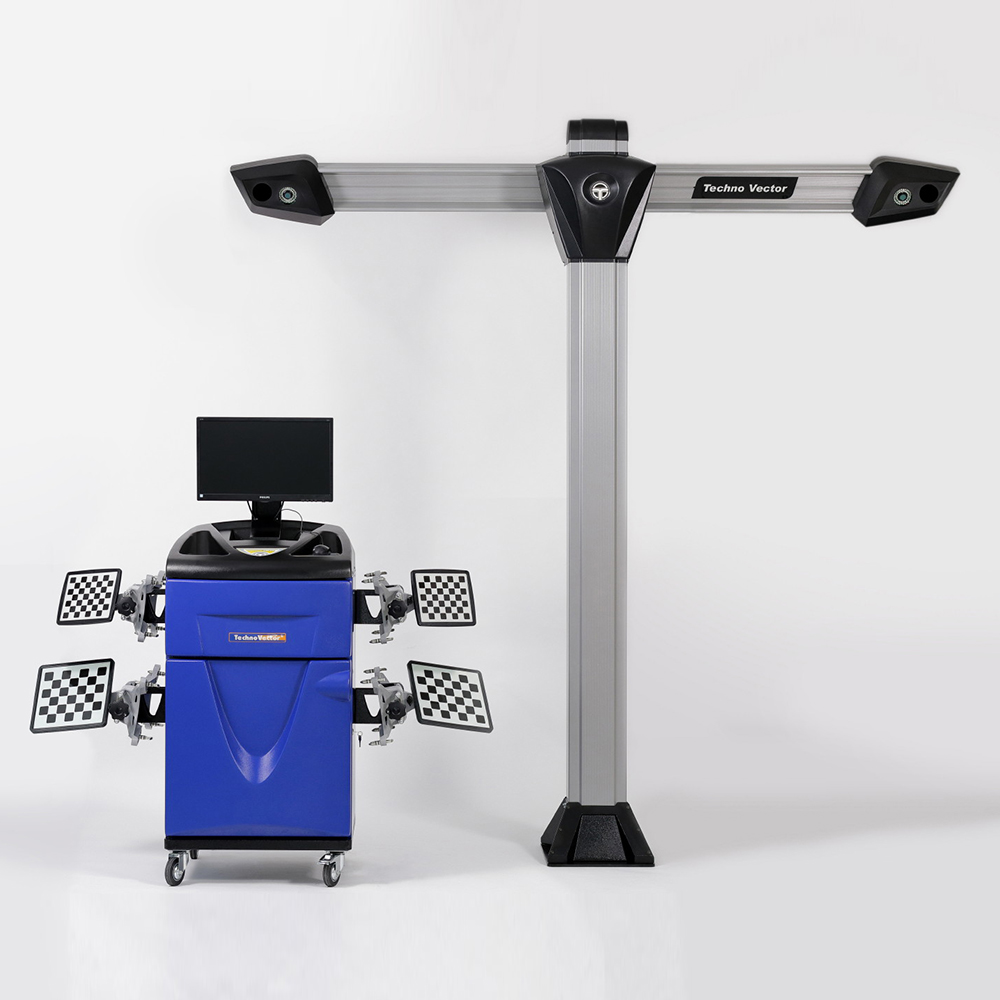

Стенд сход-развал 3D Техно Вектор 7 PRO V 7212 T 5 A

Техно Вектор 7 PRO - новейший 3D стенд "сход-развал" компании Технокар.





СвойстваОбласти примененияТехнические характеристики
Серия Серия PRO.

Серия стендов сочетающих в себе лаконичный дизайн с высокими потребительскими качествами.

Количество камер Две камеры с приводом.
Типы камер Две видеокамеры по 5 Мп.
Тип монтажа Напольный. Т-образная стойка
Компьютерная стойка V - серии
Применяемость Подъемник
Расстояние от камер до центра передних поворотных платформ 1400 - 3500 мм
Основные преимущества
  • Двухкамерная конфигурация с приводом позволяет использование подъемника по всей его высоте.*
  • Данные стенды не требуют проведения калибровки и позволяют начать работу сразу после монтажа.**

* При монтаже на расстоянии более 2200мм от передних поворотных платформ обеспечивается работоспособность стенда от самого нижнего положения подъемника до высоты 1700мм.

** Только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.

Ключевое преимущество - технология WideScope, не имеющая аналогов в мире.

Диапазон рабочих высот подъемника до 2-х раз больше (по сравнению с аналогичными стендами других компаний).

Измерение может производиться на уровне пола.

Специальное программно-математическое обеспечение позволяет на базе полученных изображений с высокой точностью определить положение мишени в пространстве.

Использование технологий трехмерного моделирования (3D) обеспечивает высокую точность результатов измерений. Специальное встроенное ПО камер позволяет с высокой скоростью обновлять информацию на экране монитора.

Система машинного зрения WideScope

Видеокамеры высокого разрешения обеспечивают быстрый и надежный "захват" мишеней и высокоскоростную передачу изображений в ПК по протоколу TCP/IP.

Стенды Техно Вектор 7 с технологией 3D предназначены для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.

Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.

Стенды содержат следующие основные элементы:

1. Компьютерная стойка

  • эргономичная рабочая панель управления;
  • полноразмерная клавиатура;
  • беспроводной пульт управления;
  • современный, высокоскоростной процессор;
  • 21,5 дюймов LCD цветной широкоформатный монитор;
  • цветной струйный принтер;
  • программное обеспечение Техно Вектор с трехмерной визуализацией.

2. Самоцентрирующиеся захваты колес

Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.

3. Мишени

Пассивные отражатели без содержания электронных элементов, состоящие из:

  • плоских мишеней с градиентным рисунком покрытые защитным слоем;
  • прочного ударозащищенного корпуса.

4. Система машинного зрения

Различные варианты исполнения корпуса системы машинного зрения позволяют подобрать оптимальную конфигурацию стенда под конкретные требования заказчика.

Существуют варианты напольной установки или настенного крепления, для работы на подъемнике или на яме, а так же обеспечивающие сквозной проезд.

Система машинного зрения оборудована прецизионными сетевыми камерами на основе высококачественных матриц большого формата. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.

Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.

WideScope - новая «широкоугольная» система машинного зрения — обеспечивает диапазон рабочих высот подъемника до 2-х раз больше по сравнению с аналогичными стендами других компаний.

5. Программное обеспечение Вектор 3D

Операционная система - лицензионная Microsoft Windows 10.

Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.

Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.

В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.

Программное обеспечение включает расширенную систему управления отчетами.

Компьютерный стенд сход-развал для проверки и регулировки углов установки колес автомобилей является измерительным прибором и предназначен для контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюймов.

Техно Вектор 7 предназначен для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных салонов и дилерских диагностических центров.
Прибор обеспечивает измерение следующих основных параметров:

  • для передней и задней оси:
  • суммарный и индивидуальный углы схождения колес;
  • угол развала колеса;
  • углы смещения колес;
  • углы симметрии осей.
  • для передней оси (управляемые колеса):
  • угол продольного наклона оси поворота колеса;
  • угол поперечного наклона оси поворота колеса.

V

7

2

0

4

T

5

A

1

2

3

4

5

6

7

8



1 - Буквенное обозначение серии компьютерной стойки: Т, V.

2 - Цифровое обозначение серии прибора по типу измерения:

7-измерения с помощью видеокамер и мишени
с градиентным рисунком (3D).

3 - Цифровое обозначение количества одновременно измеряемых осей.

4 - Цифровое обозначение типа видеокамер:

0-стационарные, 1-подвижные.

5 - Цифровое обозначение количества видеокамер в данной модификации: 2, 4.

6 - Буквенное обозначение типа корпуса видеокамер: T, K, H, M.

7 - Обозначение максимального разрешения видеокамер: 1 (1,3Мп), 5 (5Мп).

8 - Буквенное обозначение варианта исполнения корпуса видеокамер: Premium, Aluminum, Steel.

Программно-математическое обеспечение Вектор

3D Визуализация

  • 3D визуализация модели шасси автомобиля обеспечивает наилучшую наглядность и легкость восприятия информации;
  • Колеса и 3D шкалы на экране позиционируются согласно измеренным значениям параметров, позволяя с одного взгляда увидеть общую картину углов установки колес;
  • Вся информация на экране обновляется в режиме реального времени;
  • При регулировке можно выбрать любой подходящий вид: для каждого колеса, для передней или задней подвески, общий вид, схему геометрических отклонений и 2D режим с крупными и хорошо читаемыми шкалами;
  • Печатные отчеты также могут включать в себя 3D изображения, показывающие положение колес до и после регулировки.

Экран компенсации прокаткой

Совершенные технологии

  • Исключительно быстрая скорость обновления данных. ПО может обрабатывать изображения со скоростью до 40 кадров в секунду;
  • Обнаружение частично заслонённых мишеней*;
  • Многопроходный алгоритм обнаружения мишеней позволяет работать при сильной освещённости;
  • Многопоточная архитектура программы максимально использует все возможности современных многоядерных процессоров.
  • Программное обеспечение не зависит от разрешения монитора и может корректно отображаться на любом современном экране, включая 4К**;
  •  Быстрые переходы. Все экраны создаются при старте программы, чтобы обеспечить максимальную скорость работы со стендом;
  • Обширная база данных автомобилей также загружается в память при запуске программы, благодаря чему поиск и навигация по доступным моделям автомобилей происходит без каких-либо задержек;



Экран режима регулировки

* - может быть закрыто не более, чем 30% площади мишени. Для обеспечения наибольшей точности, программное обеспечение при измерении требует, чтобы мишень была полностью видна

** - рекомендуются мониторы с соотношением сторон 16:10 и 16:9

Измерения

  • Программное обеспечение использует самые современные методы для максимально точного определения положения мишеней в трехмерном пространстве;
  • Специальный алгоритм сглаживания увеличивает стабильность и устраняет дрожание показаний, но вместе с тем незамедлительно реагирует на любое изменение;
  • Программное обеспечение может автоматически определить начало движения подъемника при регулировке автомобиля и скорректировать отображаемые значения, даже если плоскость подъемника не сохраняется после его подъема или опускания;
  • Поддерживаются две плоскости, относительно которых производятся измерения: откалиброванный горизонт или плоскость, вычисленная по колесам автомобиля*;
  • Режим "Вывешенные Колеса" позволяет производить регулировку автомобиля при поддомкрачивании автомобиля, а также в случае, если для регулировки схождения необходимо вывернуть руль.



Экран режима измерения

* Измерение в плоскости горизонта доступно только в стендах со стационарно установленными камерами.
    Экран режима измерения

Интуитивный и настраиваемый порядок работы

  • Простая работа с программой: используются только 4 кнопки в нижней части экрана;
  • Специальные анимированные изображения напомнят мастеру провести необходимые перед регулировкой действия;
  • Программное обеспечение сохраняет все заказы и все измерения. Мастер может просмотреть их в любое время;
  • Программное обеспечение хранит историю всех калибровок. Их результаты и качество может быть просмотрено в любое время;
  • Навигация по экранам программы может быть произведена с помощью горячих клавиш на пульте дистанционного управления или клавиатуре.
  • Режим камера для заезда позволяет отображать на экране видео поток подключенной к стенду веб-камеры, чтобы упростить управление автомобилем при его заезде на рабочее место;
  • Большое количество настроек, позволяющих настроить поведение стенда "под себя". Например:



Экран регулировки 2D-вид

* Большой набор настроек распечатываемых отчетов: 2D/3D режим, тексты, логотип, и т.д.

* Автоматические переходы доступны там, где это возможно. Например, программное обеспечение автоматически определяет начало прокатки автомобиля в режиме компенсации и не требует нажатия на какие-либо клавиши;

* Мастер может выбрать режимы по умолчанию (компенсация, измерение, регулировка);

* Многие другие настройки для тонкой настройки основных рабочих режимов программы;

База данных

  • Содержит более 40000 моделей автомобилей;
  • Модели автомобилей содержат информацию, изображения и видео по идентификации модели, подготовительным работам, методам регулировки развала, схождения и других параметров подвески автомобиля;
  • Пожизненные бесплатные обновления базы данных;
  • Позволяет добавлять неограниченное количество пользовательских моделей с возможностью импорта и экспорта (особенно важно для новых моделей автомобилей и рынков с местными производителями, которые ещё не присутствуют в базе данных Техно Вектор)



Экран выбора модели

Прочие возможности

  • Экран статистики отображает важную информацию о производительности стенда: количество измерений, среднее время регулировки и т.д.
  • Таблицы требуемых значений давления в шинах присутствуют для большинства моделей в базе данных
  • Доступен экспорт данных заказов в Excel или другие программы для работы с электронными таблицами с помощью функции "Экспорт в CSV"
  • Поддержка ASA Network



Экран отчета

Технология WideScope - самая широкоугольная система машинного зрения, не имеющая аналогов в мире.

Ключевое преимущество WideScope – значительное расширение предельных характеристик системы машинного зрения.

Технология WideScope уменьшает измерительную высоту.

Схемы углов обзора камер стендов Техно Вектор 7 с технологией WideScope



* - для настенного варианта (тип К).
** - характеристики камер различаются для диапазонов 1200-2550 мм и 2550-3500 мм, при расстоянии более 2550 мм - увеличивается измерительная высота.

Влияние расстояния от центра поворотных платформ до камер на диапазон рабочих высот подъемника для Техно Вектор 7 (2 камеры).

Двухкамерные стенды сход-развал Техно Вектор 7 могут использоваться как на яме так и на подъемнике, для предварительного расчета рабочих высот подъемника можно воспользоваться приведенной ниже системой.

Для определения измерительной высоты - меняйте положения ползунков под свои параметры, так же эти значения можно установить в полях ввода.

  • ползунок внизу - изменяет расстояние от передних поворотных платформ до камер;
  • ползунок справа - изменяет предполагаемую регулировочную высоту.

На измерительной высоте мастер должен корректировать положение руля и иметь доступ в салон автомобиля.

  • Без технологии WideScope (аналогичные стенды других производителей) измерительная высота такова, что мастер вынужден использовать стремянку или подставку, либо задействовать механизм подъема камер, если он есть.
  • С технологией WideScope измерительная высота находится на минимально возможном уровне, все действия исключительно удобны. При монтаже стенда на расстоянии 2000мм от передних колес измерительная высота составляет 300мм.
  • 4-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне от уровня пола* до регулировочной высоты (1700 мм), без использования механизмов перемещения камер, ступенек или подставок.
  • 2-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне высот подъемника от 900 — 1700 мм* от пола.

* зависит от расстояния до передних колес, значения указаны для расстояния 2000мм

Технология WideScope расширяет допустимые диапазоны расстояний при монтаже:

  • Минимально близкое (от 1200 мм) расположение камер к подъемнику или яме по сравнению с аналогичными стендами других производителей. Минимальные требования к размерам помещения сервиса от 6550 мм.
  • «Дальнобойность» - возможность установки корпуса видеокамер на большом расстоянии. Особенно важно при настенном размещении стенда, когда стена находится на большом расстоянии (3 - 4 метра) от рабочего места.
Технология WideScope повышает стабильность работы:

Возможность продолжать работу даже при частично закрытом или поврежденном изображении мишени!





Компьютерный стенд сход-развал для проверки и регулировки углов установки колес автомобилей является измерительным прибором и предназначен для контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюймов.

Техно Вектор 7 предназначен для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных салонов и дилерских диагностических центров.



Наименование параметра Диапазон измерений Макс.
погрешность измерений
Сред. статист. погрешность
Углы установки передних колес
Углы развала колес ±8º ±3' ±2'
Угол суммарного схождения передних колес ±5º ±3' ±2'
Угол продольного наклона шкворня ±19º ±8' ±5'
Угол поперечного наклона шкворня ±19º ±8' ±5'
Максимальный угол поворота колес ±45º ±10' ±5'
Углы установки задних колес
Углы развала колес ±8º ±3' ±2'
Угол суммарного схождения колес задней оси ±5º ±3' ±2'
Углы индивидуального схождения колес задней оси ±2,5º ±3' ±2'
Углы симметрии
Угол смещения передней оси ±2,5º ±3' ±2'
Угол смещения задней оси ±2,5º ±3' ±2'
Угол движения ±2,5º ±3' ±2'
Угол отклонения геометрии оси ±2,5º ±3' ±2'

Наименование параметра Значение
Напряжение, В 220 ± 10%
Частота, Гц 50/60
Диапазон крепления колесного адаптера (захвата), дюймы 12 ÷ 24
Рабочая температура, °С +10 ÷ +35
Потребляемая мощность, Вт 350
Масса, нетто, Кг 280
Масса, брутто, Кг 390
Объем, м3 1,7
Количество мест в упаковке 7
Климатическое исполнение прибора по ГОСТ ГОСТ 15150-69
