Стенд сход-развал 3D Free Motion Техно Вектор 6 T 6202

Ограничения существующих 3D стендов

Не секрет, что монтаж любого 3D стенда накладывает ограничения на расстояние до фронтальной стены и порой делает невозможным установку 3D стенда.

Новинка компании Технокар — Техно Вектор 6 призвана убрать эти ограничения и позволить владельцам даже небольшим помещений использовать технологию 3D!

Принцип работы

В поле зрения камеры одновременно попадают измерительные мишени, расположенные на передних колесах автомобиля, и референсные мишени. Производится определение координат положения камер и мишеней в пространстве, на основании этих данных производится расчет углов установки колес.

Т.к. вся измерительная система вписывается в размеры подъемника и поднимается и опускается вместе с автомобилем, то регулировку можно производить на любой высоте, а колонны подъемника не перекрывают поле зрения камер.

Установка стенда

Установка стенда Техно Вектор 6 не требует монтажных работ. Стенд не привязан к определенному подъемнику или рабочему месту, достаточно перенести вал с референсными мишенями, измерительные мишени и блок-камеры  и стенд готов к работе на новом месте.

Компенсация биения дисков

Процедура «компенсация биения дисков» выполняется методом прокатывания автомобиля, достаточно прокатить автомобиль ~ на 40 см., и данная процедура будет выполнена.

Стенд Техно Вектор 6 может стать идеальным решением как для крупных станций обслуживания автомобилей,  так и для небольших автосервисов, стремящихся даже в небольшом производственном помещении использовать современные стенды с технологией 3D.

Стенды содержат следующие основные элементы:

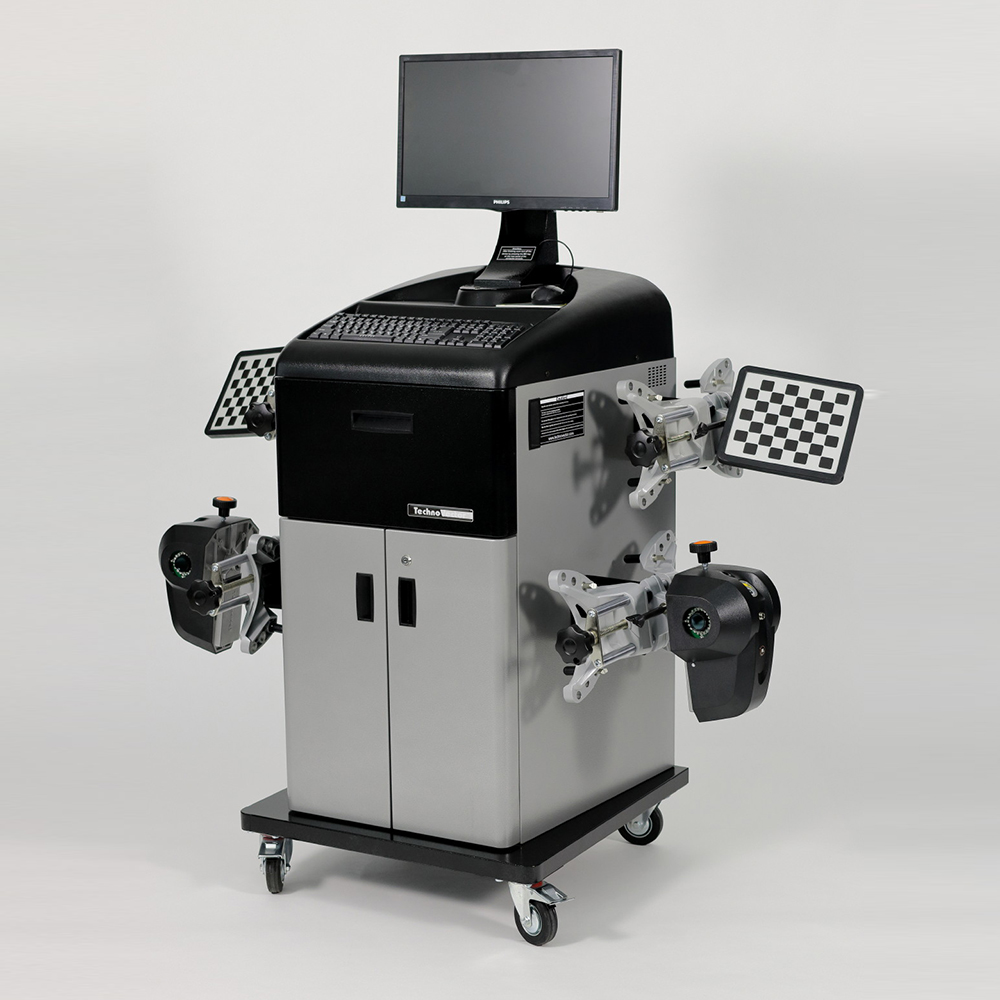

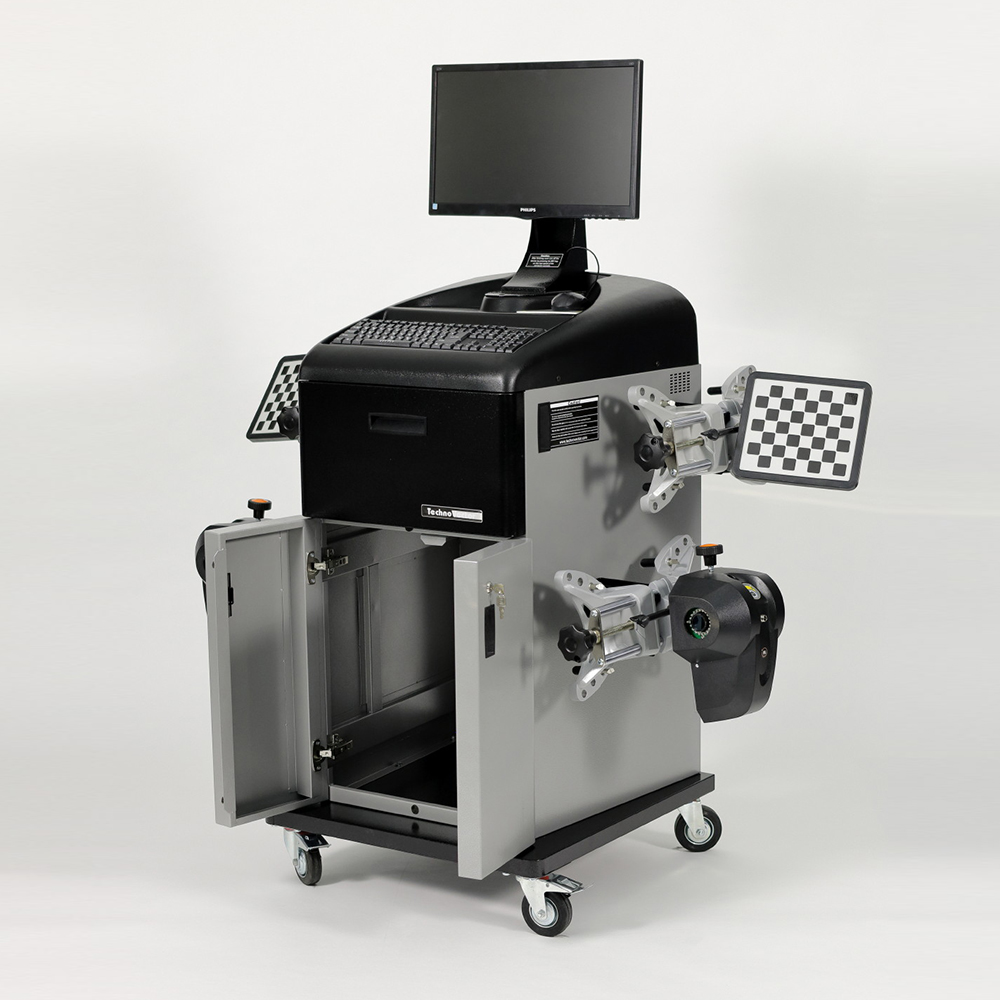

Компьютерная стойка

• эргономичная рабочая панель управления;
• полноразмерная клавиатура;
• беспроводной пульт управления;
• современный, высокоскоростной процессор;
• цветной широкоформатный монитор;
• цветной струйный принтер;
• программное обеспечение Техно Вектор с трехмерной визуализацией.

Самоцентрирующиеся колесные адаптеры.

Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.

Измерительные мишени.

Пассивные отражатели без содержания электронных элементов, состоящие из:

• плоских мишеней с градиентным рисунком, покрытые защитным слоем;
• прочного ударо-защищенного корпуса.

Вал с референсными мишенями.

Вал с пассивными отражателями без содержания электронных элементов, состоящие из:

• вала для крепления мишеней;
• плоских мишеней с градиентным рисунком покрытые защитным слоем;
• прочного ударозащищенного корпуса мишеней.

Блок-камеры.

Видеокамеры высокого разрешения обеспечивают быстрое и надежное определение координат мишеней в пространстве и передачу информации в ПК по каналу Wi-Fi.

Программное обеспечение Вектор 3D

Операционная система - лицензионная Microsoft Windows.

Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.

Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.

В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.

Программное обеспечение включает расширенную систему управления отчетами.

Схемы установки

Техно Вектор 6 разрабатывался и проектировался для снятия ограничений, существующих при использовании 3D стендов на подъемниках и в малогабаритных помещениях:

• на расстояние между стойками подъемника;
• на расстояние до фронтальной стены.

Однако Техно Вектор 6 можно успешно применять и на яме!

Ниже приведены схемы вариантов установки Техно Вектор 6 как на подъемнике так и на яме.

Вариант установки на подъемник

При установке на подъемник вал с референсными мишенями кладется на платформы подъемника спереди на расстоянии 250-650 мм от оси переднего колеса автомобиля и поднимается и опускается вместе с автомобилем.

При таком варианте установки не требуется монтаж стенда и калибровка камер.

Вариант установки на яму

Организация нового рабочего места (ямы) под Техно Вектор 6

Для установки стенда Техно Вектор 6 на яму необходимо, на этапе проектирования ямы, учесть расположение технологических ниш для референсных мишеней.

При таком варианте установки не требуется монтаж стенда и калибровка камер.

Установка Техно Вектор 6 на существующее рабочее место

(крепление вала с референсными мишенями на стену)

При наличии капитальной стены перед ямой возможно крепление вала с референсными мишеням на стену на кронштейнах.

При этом расстояние от передней оси автомобиля до стены должно не превышать 2м.

Высота, на которой крепится вал, зависит от расстояния до стены и может лежать в пределах 960-1260 мм.

При таком варианте установки монтаж кронштейнов на стену может осуществляться силами заказчика, с учетом требований к высоте, расстоянию от стены до оси переднего колеса и горизонтальности вала.
Калибровка камер не требуется.
