Стенд сход-развал 3D Free Motion Техно Вектор 6 6202

Стенды Техно Вектор 6 FREE MOTION предназначены для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.



СвойстваТехнические характеристики

Ограничения существующих 3D стендов

Не секрет, что монтаж любого 3D стенда накладывает ограничения на расстояние до фронтальной стены и порой делает невозможным установку 3D стенда.

Новинка компании Технокар — Техно Вектор 6 призвана убрать эти ограничения и позволить владельцам даже небольшим помещений использовать технологию 3D!

Принцип работы

В поле зрения камеры одновременно попадают измерительные мишени, расположенные на передних колесах автомобиля, и референсные мишени. Производится определение координат положения камер и мишеней в пространстве, на основании этих данных производится расчет углов установки колес.

Т.к. вся измерительная система вписывается в размеры подъемника и поднимается и опускается вместе с автомобилем, то регулировку можно производить на любой высоте, а колонны подъемника не перекрывают поле зрения камер.

Установка стенда

Установка стенда Техно Вектор 6 не требует монтажных работ. Стенд не привязан к определенному подъемнику или рабочему месту, достаточно перенести вал с референсными мишенями, измерительные мишени и блок-камеры  и стенд готов к работе на новом месте.

Компенсация биения дисков

Процедура «компенсация биения дисков» выполняется методом прокатывания автомобиля, достаточно прокатить автомобиль ~ на 40 см., и данная процедура будет выполнена.

Стенд Техно Вектор 6 может стать идеальным решением как для крупных станций обслуживания автомобилей,  так и для небольших автосервисов, стремящихся даже в небольшом производственном помещении использовать современные стенды с технологией 3D.

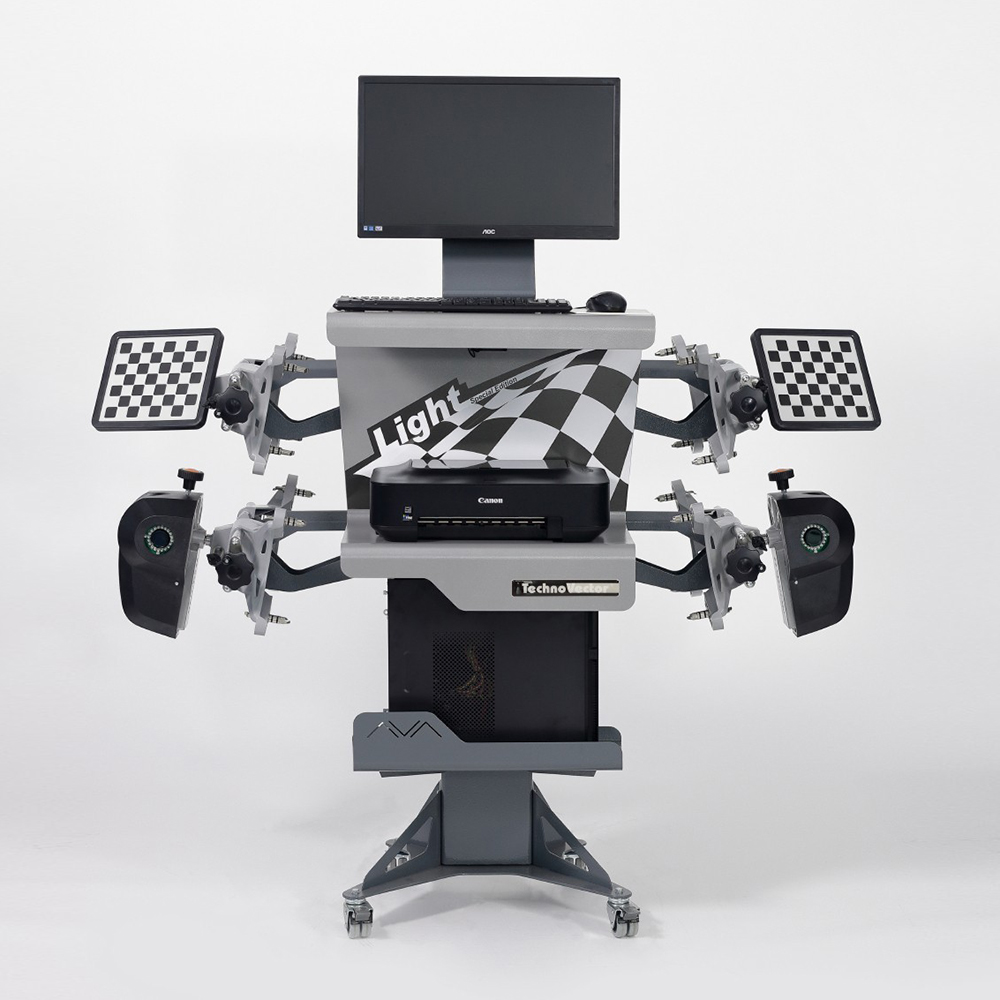

Стенды содержат следующие основные элементы:

Компьютерная стойка

  • эргономичная рабочая панель управления;
  • полноразмерная клавиатура;
  • беспроводной пульт управления;
  • современный, высокоскоростной процессор;
  • цветной широкоформатный монитор;
  • цветной струйный принтер;
  • программное обеспечение Техно Вектор с трехмерной визуализацией.

Самоцентрирующиеся колесные адаптеры.

Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.

Измерительные мишени.

Пассивные отражатели без содержания электронных элементов, состоящие из:

  • плоских мишеней с градиентным рисунком, покрытые защитным слоем;
  • прочного ударо-защищенного корпуса.

Вал с референсными мишенями.

Вал с пассивными отражателями без содержания электронных элементов, состоящие из:

  • вала для крепления мишеней;
  • плоских мишеней с градиентным рисунком покрытые защитным слоем;
  • прочного ударозащищенного корпуса мишеней.

Блок-камеры.

Видеокамеры высокого разрешения обеспечивают быстрое и надежное определение координат мишеней в пространстве и передачу информации в ПК по каналу Wi-Fi.

Программное обеспечение Вектор 3D

Операционная система - лицензионная Microsoft Windows.

Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.

Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.

В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.

Программное обеспечение включает расширенную систему управления отчетами.

Схемы установки

Техно Вектор 6 разрабатывался и проектировался для снятия ограничений, существующих при использовании 3D стендов на подъемниках и в малогабаритных помещениях:

  • на расстояние между стойками подъемника;
  • на расстояние до фронтальной стены.

Однако Техно Вектор 6 можно успешно применять и на яме!

Ниже приведены схемы вариантов установки Техно Вектор 6 как на подъемнике так и на яме.

Вариант установки на подъемник

При установке на подъемник вал с референсными мишенями кладется на платформы подъемника спереди на расстоянии 250-650 мм от оси переднего колеса автомобиля и поднимается и опускается вместе с автомобилем.



При таком варианте установки не требуется монтаж стенда и калибровка камер.

Вариант установки на яму

Организация нового рабочего места (ямы) под Техно Вектор 6

Для установки стенда Техно Вектор 6 на яму необходимо, на этапе проектирования ямы, учесть расположение технологических ниш для референсных мишеней.

При таком варианте установки не требуется монтаж стенда и калибровка камер.


Наименование параметра Диапазон измерений Макс.
погреш- ность
измерений
Сред.
статист.
погреш- ность
Углы установки передних колес
Углы развала колес ±8º ±3' ±2'
Угол суммарного схождения передних колес ±5º ±3' ±2'
Угол продольного наклона шкворня ±19º ±8' ±5'
Угол поперечного наклона шкворня ±19º ±8' ±5'
Максимальный угол поворота колес ±45º ±10' ±5'
Углы установки задних колес
Углы развала колес ±8º ±3' ±2'
Угол суммарного схождения колес задней оси ±5º ±3' ±2'
Углы индивидуального схождения колес задней оси ±2,5º ±3' ±2'
Углы симметрии
Угол смещения передней оси ±2,5º ±3' ±2'
Угол смещения задней оси ±2,5º ±3' ±2'
Угол движения ±2,5º ±3' ±2'
Угол отклонения геометрии оси ±2,5º ±3' ±2


Наименование параметра Значение
Напряжение, В 220 ± 10%
Частота, Гц 50/60
Диапазон крепления колесного адаптера (захвата), дюймы 12 ÷  24
Рабочая температура, °С +10 ÷ +35
Потребляемая мощность, Вт 350
Объем, м3 1,7
Количество мест в упаковке 7
Климатическое исполнение прибора по ГОСТ ГОСТ 15150-69
