Стенд сход-развал 3D для грузовых автомобилей Техно Вектор 7 Truck V 7204 HT

Серия	Серия Truck. Серия стендов для регулировки углов установки колес грузовых автомобилей.
Количество камер	Четыре неподвижные камеры.
Типы камер	Две видеокамеры по 1,3 Мп и две видеокамеры по 5 Мп.
Тип монтажа	Напольный. Две стойки.
Компьютерная стойка	V - серии
Применяемость	Яма
Расстояние от камер до центра передних поворотных платформ	2000 - 3500 мм *
Основные преимущества	Позволяет производить измерение грузовиков с колесной базой до 16 метров. Обеспечивает возможность сквозного проезда.
	* В случае необходимости измерения контрольных точек рамы в районе переднего бампера расстояние от камер до передних поворотных платформ должно быть не менее 3000 мм.

Стенды развал схождения для грузовых авто «Техно Вектор» имеют следующие преимущества:

• сквозной проезд, что упрощает работу с грузовиками и автобусами при проверке схода развала;
• если углы постановки колес нарушены (неверный развал и пр.), биение компенсируется прокаткой;
• развал схождение регулируется для грузового транспорта с длиной колесной базы до 16 м;
• удобное программное обеспечение для регулировки развала, углов постановки колес. Регулярные обновления являются бесплатными;
• 3d регулировка развала схождения для грузовиков и автобусов выполняется быстро и с максимально высокой точностью.

Стенд позволяет производить измерение грузовых автомобилей с колесной базой до 16 метров.

Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.

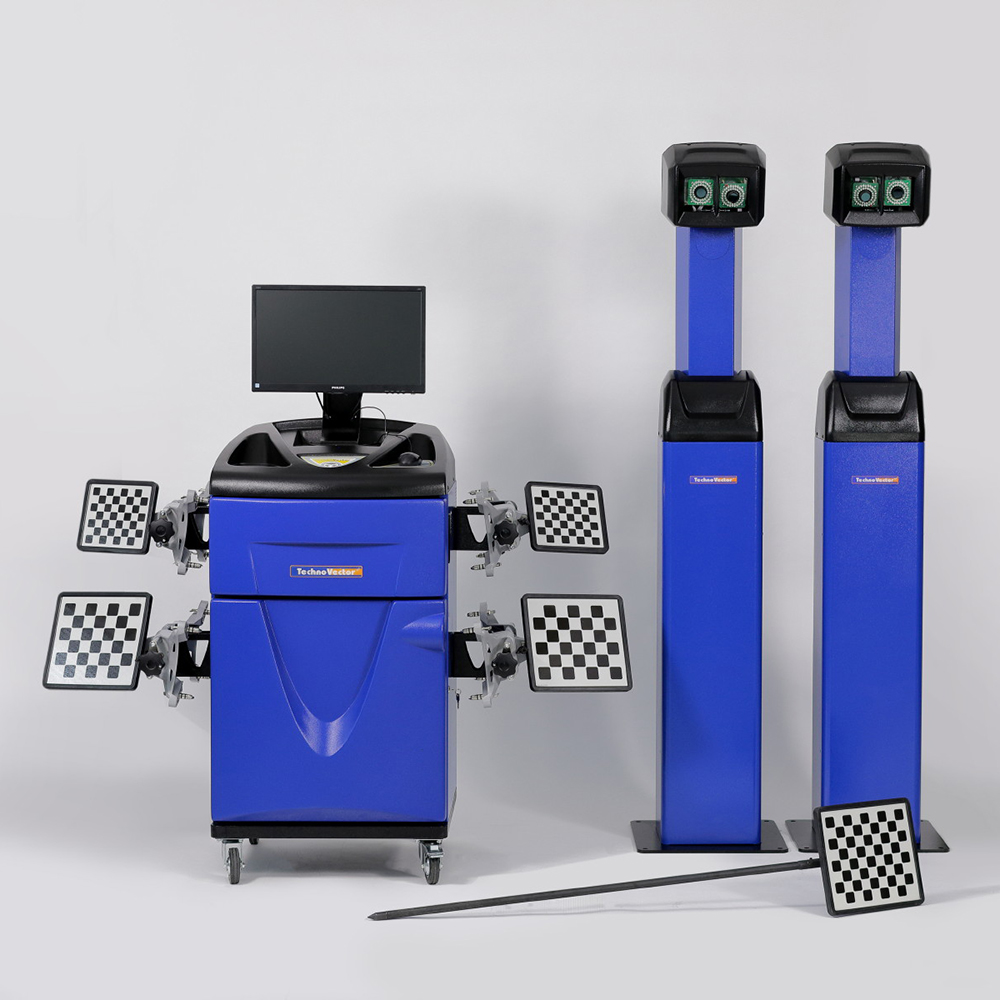

Стенды содержат следующие основные элементы:

1. Компьютерная стойка

• эргономичная рабочая панель управления;
• полноразмерная клавиатура;
• беспроводной пульт управления;
• современный, высокопроизводительный процессор;
• 21,5 дюймов LCD цветной широкоформатный монитор;
• цветной струйный принтер;
• программное обеспечение Техно Вектор с трехмерной визуализацией.

2. Самоцентрирующиеся захваты колес.

Самоцентрирующиеся колесные адаптеры работают с колесными дисками до 24”.

3. Мишени.

Пассивные отражатели без содержания электронных элементов, состоящие из:

• плоских мишеней с градиентным рисунком, покрытым защитным слоем;
• прочного ударо-защищенного корпуса.

4. Специальная мишень-щуп

Специальная мишень-щуп позволяет быстро и точно производить измерение положения рамы грузового автомобиля для определения центральной линии автомобиля.

5. Система машинного зрения

Корпуса системы машинного зрения представляют собой вертикальные стойки, оснащенные прецизионными сетевыми камерами с высококачественными матрицами. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.

Такое расположение системы машинного зрения позволяет учесть индивидуальные особенности конкретного рабочего места, а так же обеспечивает возможность сквозного проезда.

Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, и положение мишени-щупа, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.

6. Программное обеспечение Вектор 3DОперационная система - лицензионная Microsoft Windows 10.

• Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.
• Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.
• В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.
• Программное обеспечение включает расширенную систему управления отчетами.
• Комплект вспомогательных устройств и приспособлений.

V	7	2	0	4	H	T
1	2	3	4	5	6	7

1 - Буквенное обозначение серии компьютерной стойки: Т, V.

2 - Цифровое обозначение серии прибора по типу измерения:
7-измерения с помощью видеокамер и мишени
с градиентным рисунком (3D).

3 - Цифровое обозначение количества одновременно измеряемых осей.

4 - Цифровое обозначение типа видеокамер: 0-стационарные.

5 - Цифровое обозначение количества видеокамер в данной модификации: 4.

6 - Буквенное обозначение типа корпуса видеокамер: H.

7 - Буквенное обозначение варианта исполнения корпуса видеокамер: Truck.

Аксессуары "Техно Вектор 7 Truck"

Система машинного зрения	1
Компьютерная стойка	1
Электронный блок	1
Мишени с градиентным рисунком	4
Самоцентрирующийся колесный адаптер (захват)	4
Стопор руля	1
Упор для тормоза	1
Поворотная платформа	2
Приемник пульта дистанционного управления	1
Пульт дистанционного управления	1
Руководство по эксплуатации	1
Струйный цветной принтер	1
Мишень-щуп	1
