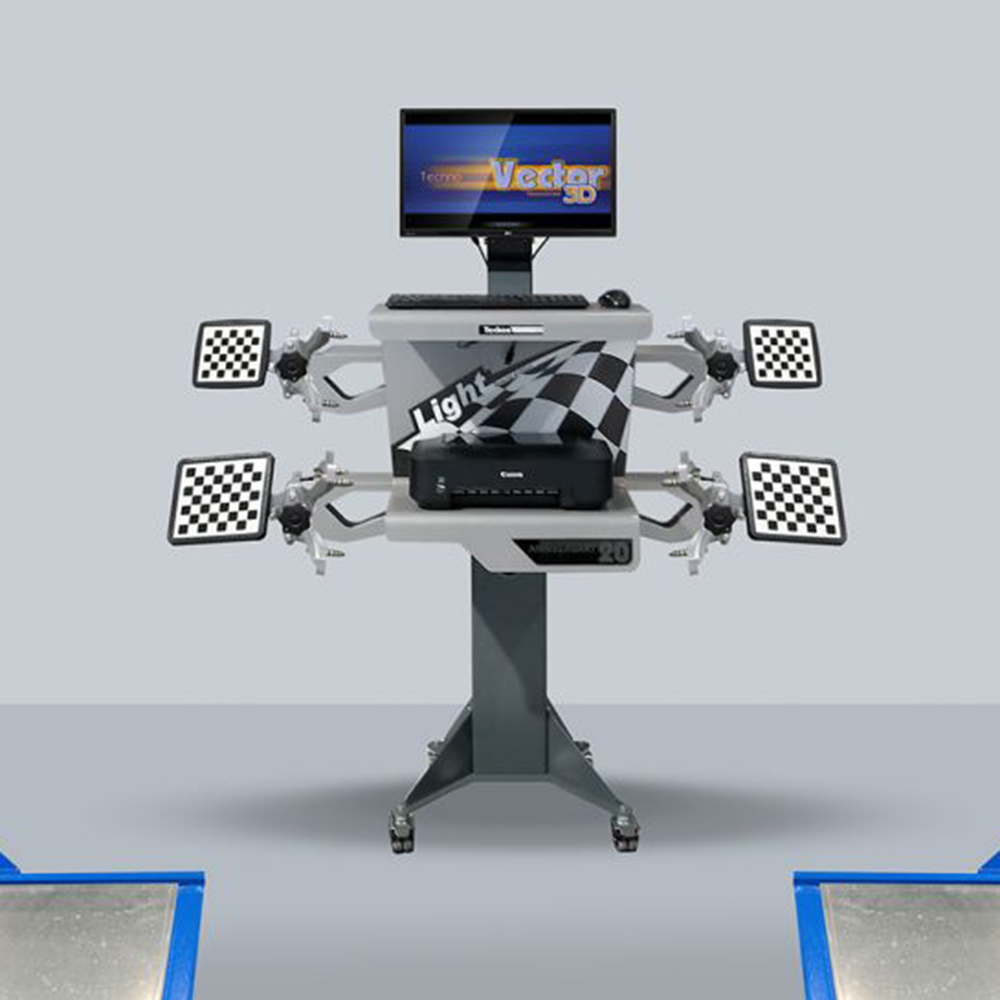

Мобильный 3D стенд Техно Вектор 7 MC 7202 MC

Техно Вектор 7 предназначен для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных салонов и дилерских диагностических центров.



СвойстваТехнические характеристики

Отличительные особенности Техно Вектор 7 MC

Подходит для компактных помещений

Может быть установлен практически на любом рабочем месте, на яме или подъемнике.

Различные варианты кронштейнов крепления для ножничного и 4-х стоечного подъемника, а также вариант универсальных стоек для блоков-камер.


Блоки камер устанавливаются на расстоянии 900 мм от передних поворотных платформ, таким образом стенд можно устанавливать практически вплотную к стене.

Блоки камер имеют магнитное крепление, благодаря чему они надежно фиксируются и не смещаются при перемещении подъемника.

Компактные мишени следующего поколения из легкого магниевого сплава значительно повышают удобство работы.

Позволяет освободить рабочее место перемещением стенда на место хранения.

Возможность постоянного подключения проводов питания и передачи данных для эксплуатации в режиме 24/7.

Компьютерный стенд сход-развал для проверки и регулировки углов установки колес автомобилей является измерительным прибором и предназначен для контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюймов.

Прибор обеспечивает измерение следующих основных параметров:

  • для передней и задней оси:
  • суммарный и индивидуальный углы схождения колес;
  • угол развала колеса;
  • углы смещения колес;
  •  углы симметрии осей.
  • для передней оси (управляемые колеса):
  • угол продольного наклона оси поворота колеса;
  • угол поперечного наклона оси поворота колеса.

V

7

2

0

2

МС

1

2

3

4

5

6



1 - Буквенное обозначение серии компьютерной стойки: Т, V.
     В случае отсутствия буквы - модель стойки Light.
2 - Цифровое обозначение серии прибора по типу измерения:

7-измерения с помощью видеокамер и мишени
с градиентным рисунком (3D).

3 - Цифровое обозначение количества одновременно измеряемых осей.
4 - Цифровое обозначение типа видеокамер:

0-стационарные, 1-подвижные.

5 - Цифровое обозначение количества видеокамер в данной модификации: 2, 4.

6 - Буквенное обозначение типа корпуса видеокамер:  МС - мобильный стенд.

Аксессуары "Техно Вектор 7"


Блоки камер 2
Компьютерная стойка 1
Электронный блок 1
Мишени с градиентным рисунком 4
Самоцентрирующийся колесный адаптер (захват) 4
Стопор руля 1
Упор для тормоза 1
Поворотная платформа 2
Приемник пульта дистанционного управления 1
Пульт дистанционного управления 1
Руководство по эксплуатации 1
Струйный цветной принтер 1




Наименование параметра Значение
Напряжение, В 220 ± 10%
Частота, Гц 50/60
Диапазон крепления колесного адаптера (захвата), дюймы 12 ÷ 24
Рабочая температура, °С +10 ÷ +35
Потребляемая мощность, Вт 350
Климатическое исполнение прибора по ГОСТ ГОСТ 15150-69

Наименование параметра Диапазон измерений Макс.
погрешность
измерений
Сред.
статист.
погрешность
Углы установки передних колес
Углы развала колес ±8º ±3' ±2'
Угол суммарного схождения передних колес ±5º ±3' ±2'
Угол продольного наклона шкворня ±19º ±8' ±5'
Угол поперечного наклона шкворня ±19º ±8' ±5'
Максимальный угол поворота колес ±45º ±10' ±5'
Углы установки задних колес
Углы развала колес ±8º ±3' ±2'
Угол суммарного схождения колес задней оси ±5º ±3' ±2'
Углы индивидуального схождения колес задней оси ±2,5º ±3' ±2'
Углы симметрии
Угол смещения передней оси ±2,5º ±3' ±2'
Угол смещения задней оси ±2,5º ±3' ±2'
Угол движения ±2,5º ±3' ±2'
Угол отклонения геометрии оси ±2,5º ±3' ±2'
