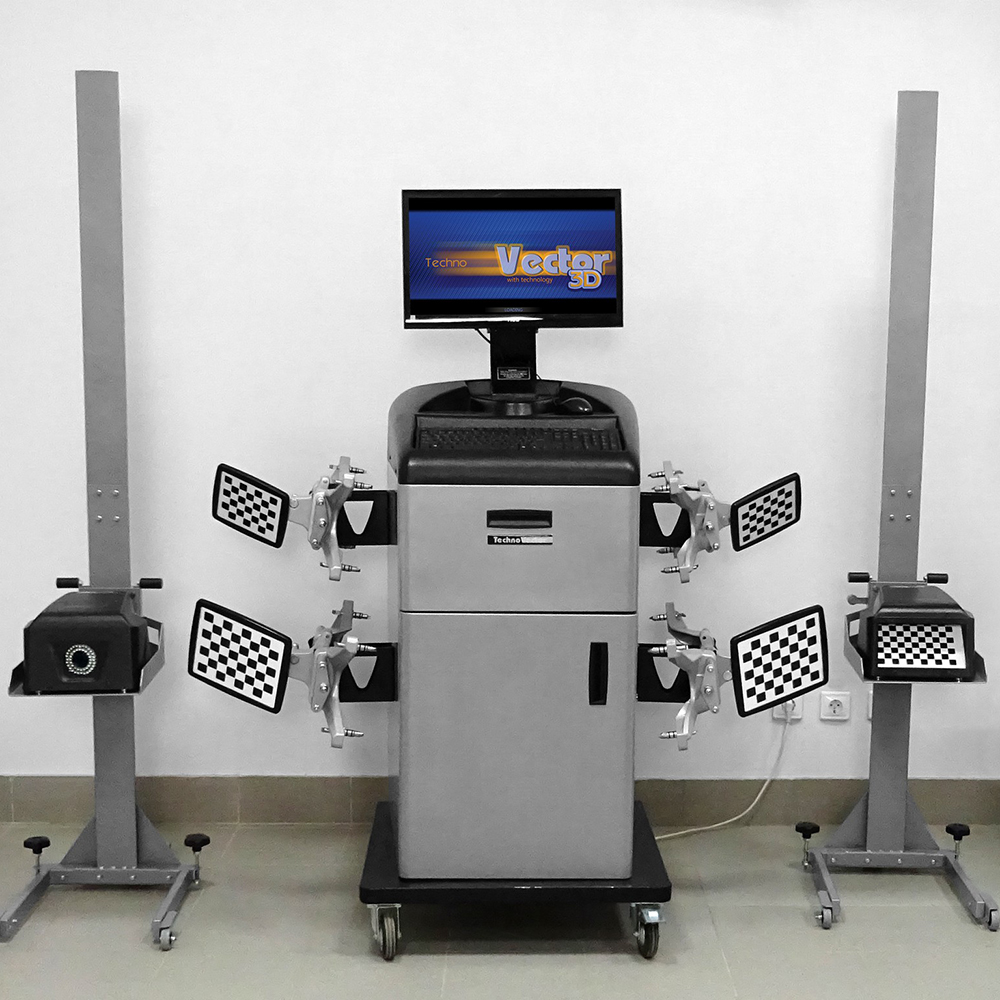

Мобильный 3D стенд Техно Вектор 7 MC T 7202 MC
Техно Вектор 7 предназначен для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных салонов и дилерских диагностических центров.
Отличительные особенности Техно Вектор 7 MC
Подходит для компактных помещений
Может быть установлен практически на любом рабочем месте, на яме или подъемнике.
Различные варианты кронштейнов крепления для ножничного и 4-х стоечного подъемника, а также вариант универсальных стоек для блоков-камер.
Блоки камер устанавливаются на расстоянии 900 мм от передних поворотных платформ, таким образом стенд можно устанавливать практически вплотную к стене.
Блоки камер имеют магнитное крепление, благодаря чему они надежно фиксируются и не смещаются при перемещении подъемника.
Компактные мишени следующего поколения из легкого магниевого сплава значительно повышают удобство работы.
Позволяет освободить рабочее место перемещением стенда на место хранения.
Возможность постоянного подключения проводов питания и передачи данных для эксплуатации в режиме 24/7.
Компьютерный стенд сход-развал для проверки и регулировки углов установки колес автомобилей является измерительным прибором и предназначен для контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюймов.
Прибор обеспечивает измерение следующих основных параметров:
- для передней и задней оси:
- суммарный и индивидуальный углы схождения колес;
- угол развала колеса;
- углы смещения колес;
- углы симметрии осей.
- для передней оси (управляемые колеса):
- угол продольного наклона оси поворота колеса;
- угол поперечного наклона оси поворота колеса.
|
V |
7 |
2 |
0 |
2 |
МС |
|
1 |
2 |
3 |
4 |
5 |
6 |
1 - Буквенное обозначение серии компьютерной стойки: Т, V.
В случае отсутствия буквы - модель стойки Light.
2 - Цифровое обозначение серии прибора по типу измерения:
7-измерения с помощью видеокамер и мишени
с градиентным рисунком (3D).
3 - Цифровое обозначение количества одновременно измеряемых осей.
4 - Цифровое обозначение типа видеокамер:
0-стационарные, 1-подвижные.
5 - Цифровое обозначение количества видеокамер в данной модификации: 2, 4.
6 - Буквенное обозначение типа корпуса видеокамер: МС - мобильный стенд.
Аксессуары "Техно Вектор 7"
| Блоки камер | 2 |
| Компьютерная стойка | 1 |
| Электронный блок | 1 |
| Мишени с градиентным рисунком | 4 |
| Самоцентрирующийся колесный адаптер (захват) | 4 |
| Стопор руля | 1 |
| Упор для тормоза | 1 |
| Поворотная платформа | 2 |
| Приемник пульта дистанционного управления | 1 |
| Пульт дистанционного управления | 1 |
| Руководство по эксплуатации | 1 |
| Струйный цветной принтер | 1 |
| Наименование параметра | Значение |
| Напряжение, В | 220 ± 10% |
| Частота, Гц | 50/60 |
| Диапазон крепления колесного адаптера (захвата), дюймы | 12 ÷ 24 |
| Рабочая температура, °С | +10 ÷ +35 |
| Потребляемая мощность, Вт | 350 |
| Климатическое исполнение прибора по ГОСТ | ГОСТ 15150-69 |
| Наименование параметра | Диапазон измерений |
Макс. погрешность измерений |
Сред. статист. погрешность |
| Углы установки передних колес | |||
| Углы развала колес | ±8º | ±3' | ±2' |
| Угол суммарного схождения передних колес | ±5º | ±3' | ±2' |
| Угол продольного наклона шкворня | ±19º | ±8' | ±5' |
| Угол поперечного наклона шкворня | ±19º | ±8' | ±5' |
| Максимальный угол поворота колес | ±45º | ±10' | ±5' |
| Углы установки задних колес | |||
| Углы развала колес | ±8º | ±3' | ±2' |
| Угол суммарного схождения колес задней оси | ±5º | ±3' | ±2' |
| Углы индивидуального схождения колес задней оси | ±2,5º | ±3' | ±2' |
| Углы симметрии | |||
| Угол смещения передней оси | ±2,5º | ±3' | ±2' |
| Угол смещения задней оси | ±2,5º | ±3' | ±2' |
| Угол движения | ±2,5º | ±3' | ±2' |
| Угол отклонения геометрии оси | ±2,5º | ±3' | ±2' |
