Кордовый стенд сход-развал Техно Вектор 4 4216
Производство стендов «Техно Вектор» традиционно основано на сочетании импортной электронной базы, надежной механики и современных компьютерных технологий.
Техно Вектор 4 стенд с кордовой связью
Новейшие датчики поворота и наклона с термокомпенсацией увеличивают точность и надежность изделия в целом.
Цифровая передача данных на центральный компьютер позволяет увеличить
стабильность работы. Связь с компьютером через USB — порт повышает
скорость обмена информацией.
Применение 12-ти разрядного АЦП увеличивает точность обработки сигнала датчиков.
Стенды с кордовой связью

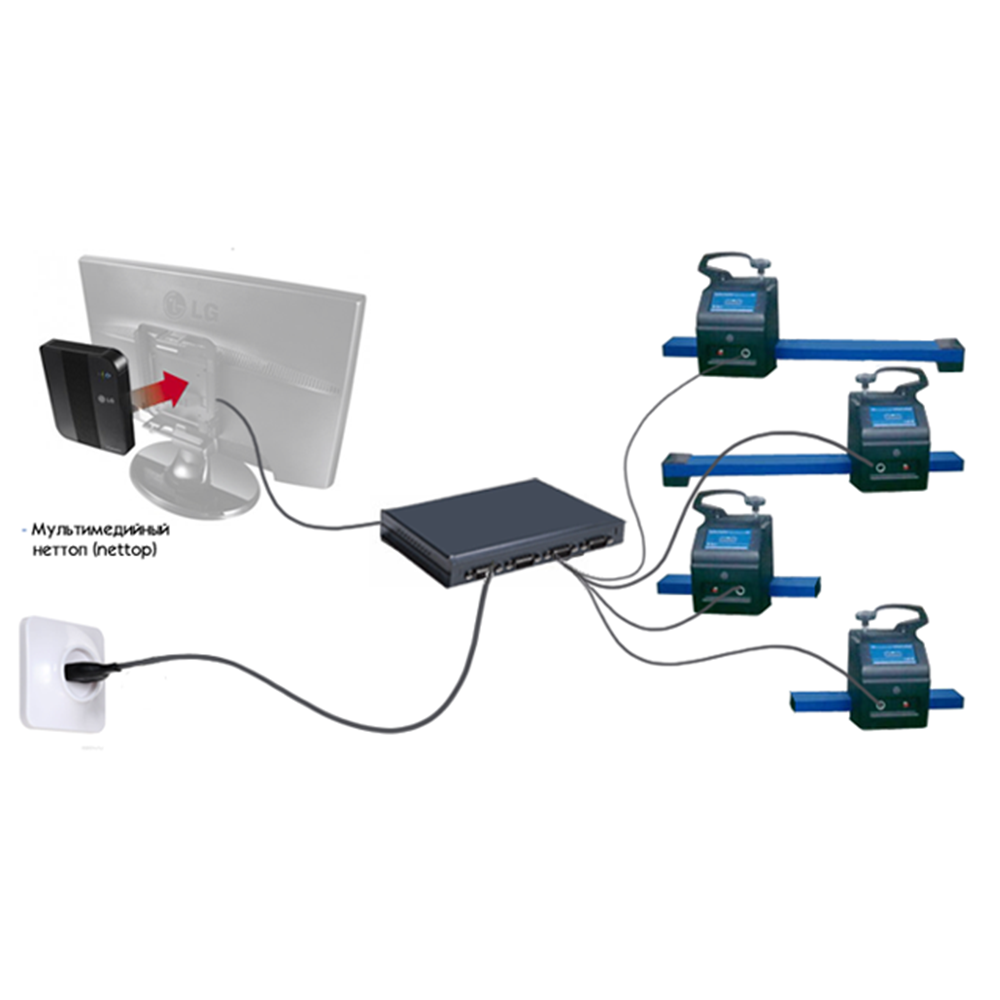

Модификации прибора 4216 — оснащаются 8 датчиками поворота и 8 датчиками измерителями вертикальных углов. Передние и задние измерительные блоки оснащены электронными уровнями. Измерительные блоки модификации прибора 4216 подключаются к компьютерной стойке посредством кабелей.
| Параметры | Значение | ||
| Напряжение, В | 220 ± 10% | ||
| Частота, Гц | 50/60 | ||
| Диапазон крепления колесного адаптера (захвата), дюймы | 12 ÷ 22 | ||
| Рабочая температура, °С | +10 /+35 | ||
| Потребляемая мощность, Вт | 150 | ||
| Масса, нетто, Кг | 182 | ||
| Масса, брутто, Кг | 212 | ||
| Объем, м3 | 1,3 | ||
| Количество мест в упаковке | 5 | ||
| Климатическое исполнение прибора по ГОСТ | ГОСТ 15150-69 | ||
| Диапазон измерений |
Максимальная погрешность измерений |
Среднестатистическая погрешность | |
| Углы установки передних колес | |||
| Углы развала колес | ±8 º | ±5' | ±2' |
| Угол суммарного схождения передних колес | ±5 º | ±6' | ±3' |
| Угол продольного наклона шкворня | ±19 º | ±10' | ±6' |
| Угол поперечного наклона шкворня | ±19 º | ±10' | ±6' |
| Углы поворота колес передней оси | ±11 º | ±10' | ±6' |
| Максимальный угол поворота колес | ±45º | ±30' | ±20' |
| Углы установки задних колес | |||
| Углы развала колес | ±8 º | ±5' | ±2' |
| Угол суммарного схождения колес задней оси | ±5 º | ±6' | ±3' |
| Углы индивидуального схождения колес задней оси | ±2,5 º | ±5' | ±2' |
| Углы симметрии | |||
| Угол смещения передней оси | ±2,5 º | ±6' | ±3' |
| Угол смещения задней оси* | ±2,5 º | ±5' | ±2' |
| Угол движения | ±2,5 º | ±5' | ±2' |
| Угол отклонения геометрии оси* | ±2,5 º | ±6' | ±3' |
* — для стендов с замкнутым контуром — измеряется с помощью поворотных платформ.
