Инфракрасный стенд сход-развал Техно Вектор 5 5216 PRRC

"Техно Вектор 5" - Компьютерный стенд предлагающий максимальную инновацию.







СвойстваТехнические характеристики

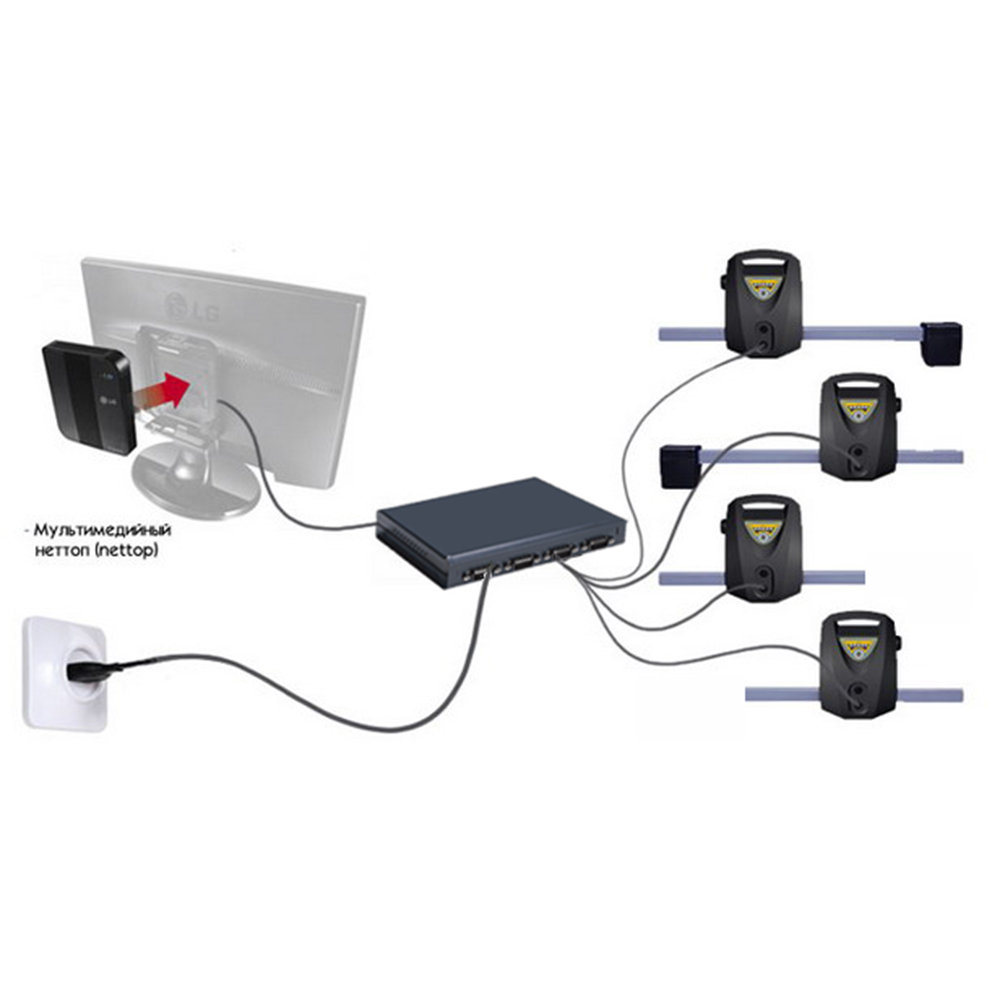

Данная модификация Light-серии поставляется без компьютерной стойки, что позволяет более гибко организовать рабочее место и значительно сэкономить рабочее место в автосервисе.

Измерительная система на базе CCD матриц высокого разрешения позволяет измерить с высокой точностью схождение, колесную базу и ширину колеи, а также схождение в повороте при 20° без использования электронных поворотных кругов.

Каждая CCD камера содержит два излучателя и CCD матрицу высокого разрешения.

Режим "Просмотр показаний датчиков" позволяет производить детальную диагностику работы стенда. Калибровочное устройство входит в базовую комплектацию.

Восемь CCD камер на базе японских оптических матриц высокого разрешения.

Высокоточные датчики наклона с термокомпенсацией.

DSP - цифровой процессор и 12-ти разрядное АЦП в каждом измерительном блоке.

Цифровая передача данных от измерительных блоков на электронный блок управления через USB - порт.

Беспроводные версии стендов комплектуются резервными кабелями (4шт. х 10м) для подзарядки аккумуляторов в процессе работы.

Новейшая база данных по автомобилям Европы, США, Азии, Японии (в т.ч. с правым рулем), России и др. Более 40 000 автомобилей в базе, возможность создания собственной базы.

Модификации прибора 5216 – оснащаются 8 CCD камерами и 8 датчиками измерителями вертикальных углов. Передние и задние измерительные блоки оснащены электронными уровнями. Измерительные блоки модификации прибора 5216 подключаются к компьютерной стойки посредством кабелей. Измерительные блоки модификации прибора 5216 R подключаются к компьютерной стойке посредством высокочастотного радиоканала (Wi-Fi).

Стенды могут комплектоваться ИБ с функцией PRRC. В любой модели стенда реализована стандартная процедура "Компенсация биения дисков" по 3-м точкам.

Функция PRRC

Функция PRRC позволяет дополнительно производить процедуру "Компенсация" прокаткой автомобиля или плавным вращением колес поддомкраченного автомобиля, с возможностью изменения положения колес в процессе регулировки. При этом поправка, вычисленная в процессе "Компенсации", пересчитывается автоматически под новое положение колеса.

Функция PRRC обеспечивается лазерным датчиком поворота оси измерительного блока.

Функция PRRC включается при компенсации биения дисков и позволяет произвести измерение более чем по 200 точкам, в отличие от стандартной схемы трехточечной компенсации.

Для компенсации биения достаточно повернуть колесо на треть оборота, что до минимума сокращает расстояние, на которое необходимо прокатить автомобиль.

Данная функция значительно увеличивает точность измерений и сокращает время проверки углов установки колес, что повышает производительность в целом.

В измерительные блоки всех моделей стендов сход-развал "Техно Вектор" встроены высокоточные, электронные уровни со световой индикацией, что обеспечивает работу оператора даже при недостаточном освещении.

Компьютерный стенд сход-развал для проверки и регулировки углов установки колес автомобилей является измерительным прибором и предназначен для контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюймов.

Техно Вектор, модификации 5214N, 5214N R, 5216, 5216 R предназначен для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных салонов и дилерских диагностических центров.

Прибор обеспечивает измерение следующих основных параметров:

для передней и задней оси:

  •     суммарный и индивидуальный углы схождения колес;
  •     угол развала колеса;
  •     углы смещения колес;
  •     углы симметрии осей *.

для передней оси (управляемые колеса):

  •     угол продольного наклона оси поворота колеса;
  •     угол поперечного наклона оси поворота колеса.
* Данные параметры доступны в полном объеме только для стендов относящихся к категории « замкнутый контур »

V

5

2

1

4

N

R

PRRC

1

2

3

4

5

6

7

8



1 - Буквенное обозначение серии компьютерной стойка – V.

2 - Цифровое обозначение серии приборов по типу измерения:
• 5 – измерения с помощью прецизионных датчиков (ПЗС сенсоров, ИК излучателей , инклинометров) размещенных в четырех измерительных блоках (по одному на каждое колесо автомобиля).

3 - Цифровое обозначение количества одновременно измеряемых осей.

4-5 - Цифровое обозначение общего количества датчиков в данной модификации

6 - Буквенное обозначение типа размещения датчиков в ИБ.
• N - тип «П-контур». Применяется только после цифр 14.

7 - Буквенное обозначение наличия беспроводной передачи данных от ИБ на ПК. В этом случае в маркировке прибора добавляется буква R – например V5216R.

8 - Буквенное обозначение наличия функции PRRC (Precise Runout and Rolling Compensation). Функция позволяет производить процедуру "Компенсация" прокаткой автомобиля или плавным вращением колес поднятого на домкрате автомобиля. В этом случае в маркировке прибора добавляется аббревиатура PRRC – например V5216R PRRC

В случае отсутствия буквенного обозначения п. 6, 7 — допускается написание модификации без пробелов.




Параметры Значение
Напряжение, В 220 ± 10%
Частота, Гц 50 / 60
Диапазон крепления колесного адаптера (захвата), дюймы 12 / 24
Рабочая температура, °С +10 / +35
Потребляемая мощность, Вт 150
Масса, нетто, Кг 227
Масса, брутто, Кг 257
Объем, м3 1,5
Количество мест в упаковке 7
Климатическое исполнение прибора по ГОСТ ГОСТ 15150-69

Диапазон измерений Максимальная
погрешность измерений
Среднестатистическая погрешность
Углы установки передних колес
Углы развала колес ±8 º ±3' ±2'
Угол суммарного схождения передних колеса ±5 º ±3' ±2'
Угол продольного наклона шкворня ±19 º ±8' ±5'
Угол поперечного наклона шкворня ±19 º ±8' ±5'
Углы поворота колес передней оси ±22 º ±10' ±5'
Максимальный угол поворота колес ±45 º ±30' ±20'
Углы установки задних колес
Углы развала колес ±8º ±3' ±2'
Угол суммарного схождения колес задней оси ±5 º ±3' ±2'
Углы индивидуального схождения колес задней оси ±2,5 º ±2' ±1'
Углы симметрии
Угол смещения передней оси ±2,5 º ±3' ±2'
Угол смещения задней оси* ±2,5 º ±2' ±1'
Угол движения ±2,5 º ±2' ±1'
Угол отклонения геометрии оси* ±2,5 º ±3' ±2'
* — для стендов с замкнутым контуром — измеряется с помощью поворотных платформ
