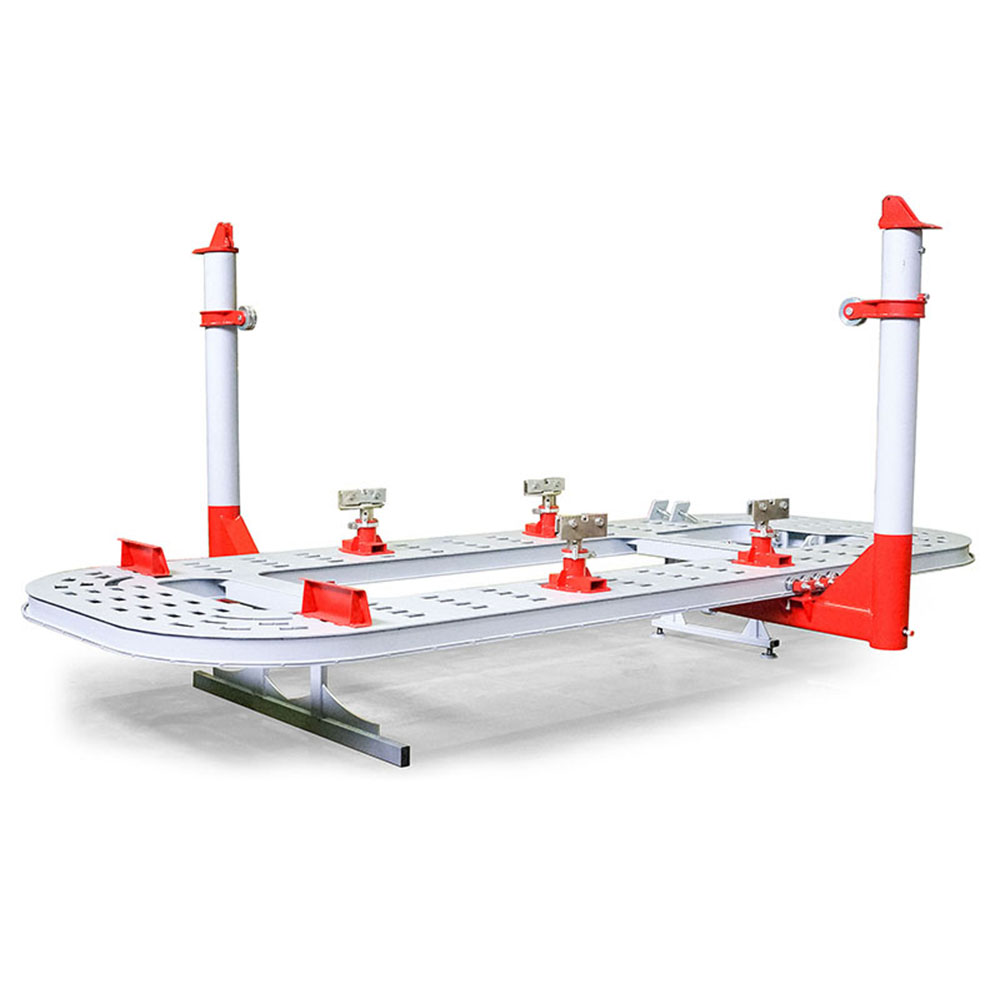

SIVER К-110 стапель платформенный
Платформенный стапель для кузовного ремонта из высокопрочного стального профиля, грузоподъёмность - 3,5 т. Одно силовое устройство башенного типа, расположенно непосредственно на платформе, max усилие 10 т. Фиксация силового устройства болтами через отверстия в платформе. Стрела колонны силового устройства (для вытяжки крыши), блок для направления усилия вытяжки вниз, фиксатор цепи платформенный в комплекте.
Рихтовочный стенд «SIVER К-110». Предназначен для восстановления аварийных кузовов автомобилей от малолитражек, до внедорожников и легких грузовиков, весом до 3500 кг. Бюджетная модель стапеля классической американской конструкции с большой платформой и одним силовым устройством башенного типа, усилием вытяжки 10 т. Силовое устройство фиксируется болтами, за счет затяжки через отверстия в платформе. Платформа стапеля изготовленная из высокопрочного стального профиля. Оборудование имеет сертификат соответствия требованиям безопасности.
Платформа стапеля изготовлена из высокопрочного стального профиля. Толщина платформы 100 мм. Вдоль всей платформы проходят два ряда пазов для крепления в них фиксирующих стоек, благодаря которым можно закрепить кузов любой конструкции. Платформа имеет выступающие кромки на внешних и внутренних гранях, которые служат рельсовыми опорами для силовых башен. Быстрая и простая процедура установки/снятия автомобиля на платформу. Стапель оснащен гидроцилиндром наклона для заезда. Стапель не требует центровки автомобиля относительно оси рамы, что позволяет существенно сократить время установки и максимально рационально организовать рабочее пространство на нем.
Одна мощная силовая башня с тяговым усилием 10 тонн, с легко фиксирующимися креплениями, позволяющим быстро и эффективно прилагать усилия в различных направлениях. Обеспечивает возможность работы с любой частью кузова в любых плоскостях. Полный разворот на 360º может обеспечить любой угол приложения усилия.
При работе стапеля нет «мертвых зон».
Силовая башня оборудована мощной и надежной гидравликой, управляемой пневмогидравлической педалью и оснащена роликами. Расположена непосредственно на платформе. Башня без лишних усилий передвигается вдоль периметра стенда по рельсовым направляющим и фиксируется в любой точке, в том числе на углах стапеля. Комплект из фиксирующих зажимов быстро и надежно фиксирует практически любой автомобиль.
В комплект поставки включена стрела колонны силового устройства для вытяжки крыши.
Для автомобилей не имеющих отбортовку кузова (MB, BMW и др.), а так же имеющих раму, дополнительно поставляются специальные адаптеры крепления.
| Длина платформы (мм) | 5138 |
| Длина платформы с силовыми устройствами, max, (мм) | 6288 |
| Ширина платформы (мм) | 2112 |
| Ширина платформы с силовыми устройствами, max (мм) | 3262 |
| Габаритная высота, max (мм) | 2828 |
| Масса в сборе (кг | 1950 |
| Грузоподъёмность (кг) | 3500 |
| Рабочая высота платформы (мм) | 630 |
| Мах усилие на крюке силового устройства (т) | 10 |
| Привод подъёмного и силового устройства | гидравлический |
| Ход штока силового устройства (мм) | 226 |
| Рабочее давление (бар) | 7 |
| Комплект поставки | |
| Наименование | Количество |
| Платформа в сборе (с гидравликой) | 1 шт. |
| Силовое устройство башенного типа | 1 шт. |
| Пневмогидравлический насос | 1 шт. |
| Стойки крепления автомобилей с отбортовкой | 4 шт. |
| Въездные трапы | 2 шт. |
| Стрела колонны силового устройства | 1 шт. |
| Ролик для направления усилия вытяжки вниз | 1 шт. |
| Фиксатор цепи на платформу | 1 шт. |
| Комплект оснастки Siver Mini, в составе: • Ящик JTC Metal box – 1 шт. • Цепь JTC-8Р107 – 1 шт. • Фиксатор JTC-C903 – 1 шт. • Зажим JTC-C101 – 1 шт. • Зажим JTC-С102NN – 1 шт. • Зажим JTC-С302 – 1 шт. |
1 шт. |
| Вес и размеры в упаковке | |
| Вес в упаковке (кг) |
1730 |
| Высота (мм) | 500 |
| Длина (мм) | 5138 |
| Ширина (мм) | 2112 |
