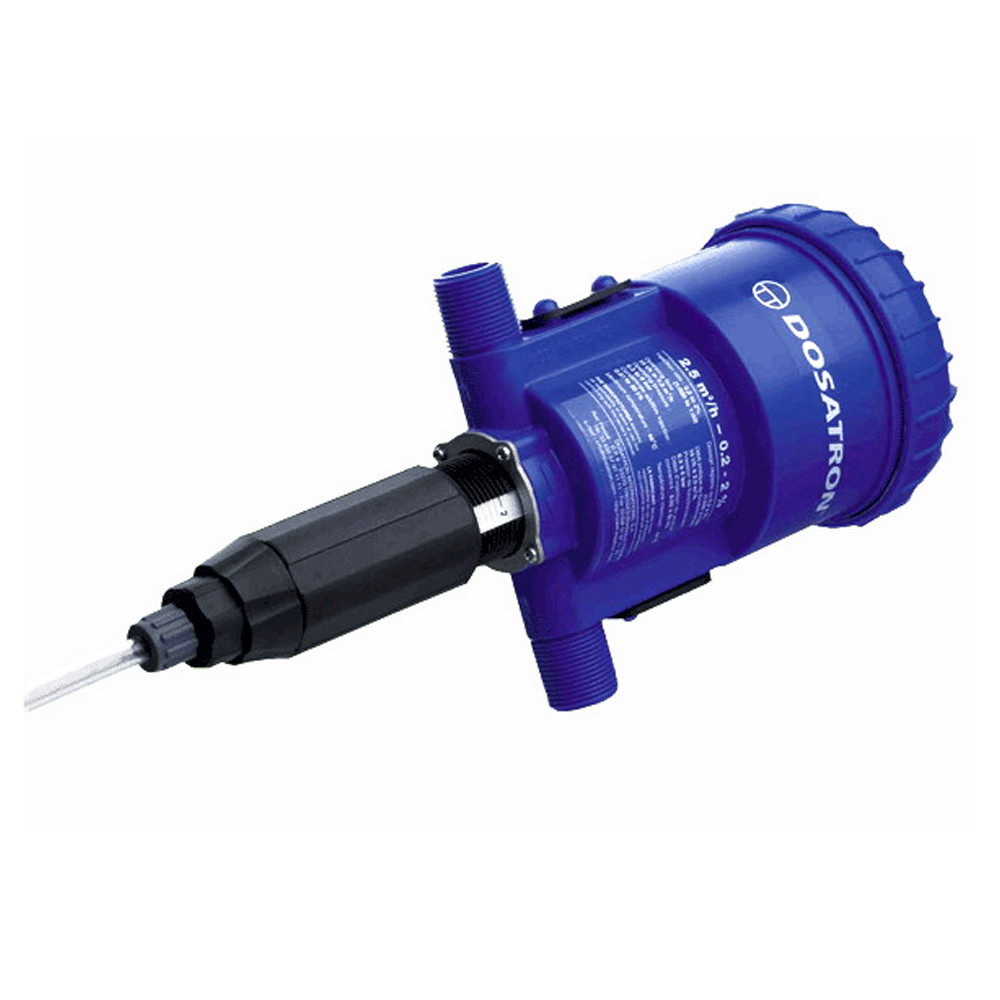

Дозатрон D 400 RE
Дозирующее устройство механического действия 0,5 – 4% (1:200 до 1:25).
Рабочее значение подачи (расхода) воды на входе: от 10 л/час – 1,5 м3/час
(от 0,16 л/мин. до 25 л/мин.).
Давление воды на входе: от 0,5 до 5 Бар.
Расход смешиваемого средства на входе: от 0,05 л/час до 60 л/час.
Технология дозирования:
Механическое дозирование без использования электричества с пропорциональной зависимостью от давления и подачи воды на входе.
Пропорциональное дозирование – дозирование продукта пропорционально
давлению в системе и подаче воды: чем меньше давление воды в системе
(чем меньше подача воды) тем меньше поступает продукта для смешивания.
Точность дозирования сохраняется.
Смешивание с помощью специальной запатентованной системы дозирования
с использованием вольюмометрического гидравлического мотора, благодаря
чему достигается не только точное дозирование, но и тщательное
перемешивание готового раствора до его выхода из устройства.
Дозатрон непосредственно подключается к линии подачи воды
(водопроводу) и использует давление в водопроводной сети для дозирования
различных веществ. Давление и поток воды активирует специальный
механизм внутри устройства и определенное количество дозируемого
вещества всасывается во внутреннюю камеру устройства, смешивается с
определенным количеством воды и полученный таким образом раствор
поступает в выходной штуцер. При этом строго выдерживаются заданные
пользователем параметры смешивания даже если давление (подача) воды в
системе меняются.
Необходимый процент смешивания устанавливается оператором на внешней
шкале устройства, например: при 1% смешивания достигается концентрация
раствора 1:100 = 1 часть вещества будет растворена в 100 частях воды.
Размеры:
Габаритная ширина - 160 мм.
Габаритная высота - 196 мм.
Диаметр корпуса - 130 мм.
Вес (с упаковкой) - 1,7 кг.
| Основные параметры | |
| Максимальная температура воды на входе | 40 град. |
| Минимальная температура воды на входе | 5 град. |
| Диапазон смешивания | от 0,5% до 4% (от 1:200 до 1:25), в зависимости от условий эксплуатации |
| Потери давления на выходе | от 0,4 до 1,7 Бар (5,8 – 23,8 PSI), в зависимости от условий эксплуатации |
| Дополнительные данные | |
| Наличие входного фильтра | отсутствует |
| Штуцера входной/выходной | 3/4" |
| Мотор – исполнительное устройство | |
| Тип мотора | гидравлический плунжерный мотор дифференциального типа |
| Объем мотора | 0,42 л (1 цикл смешивания) |
| Дозирование | |
| Подача воды | внешняя во входной штуцер |
| Смешивание с дозируемым составом | во время хода поршня мотора вверх одновременно с циклом всасывания |
| Всасывание дозируемого состава | |
| Функция всасывания без сброса воздуха | Да |
| Максимальная плотность дозируемого (всасываемого) состава | 400 cSt при 20 оС |
| Максимальная высота всасывания | 4 м |
| Наличие фильтра на всасывающем патрубке | установлен |
