Бесконтактная портальная мойка TRACER OH1 ISTOBAL (Испания)

Автомойка TRACER OH1 предназначена для качественного обслуживания легковых автомобилей всех марок. В данной модели для мойки используются пена, химически активные составы и вода, подаваемая под давлением 70 бар (с возможностью модернизацией до 100 бар). Автомойка может дополнительно комплектоваться опцией нанесения второго вида воска и сушкой с тремя турбовентиляторами.

СвойстваТехнические характеристики

Ознакомиться с оборудованием ISTOBAL можно как на территории РФ, так и во всем мире.

  • Более 65 лет работы (компания основана в 1950г., Валенсия – Испания).
  • Более 40 000 выполненных проектов по всему миру.
  • Более 50 грузовых портальных моек на территории РФ.
  • Высокотехнологичные комплектующие от ведущих производителей.
  • Постоянный поиск новых технических решений.
  • Полный цикл конвейерной сборки на собственном заводе в Испании.
  • Лидирующая позиция среди производителей автоматических моечных систем.

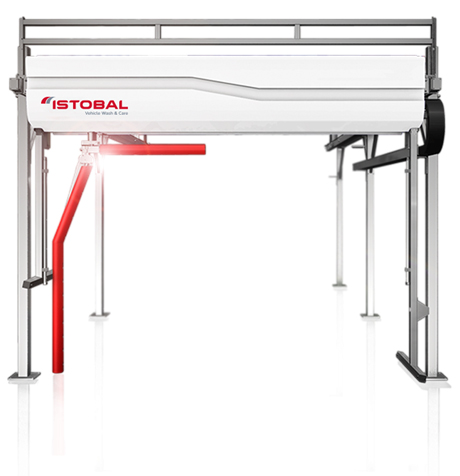

Бесконтактная портальная мойка ISTOBAL TRACER OH1 — это автоматический моечный комплекс, в котором автомобили обрабатываются не щетками, а подаваемой под высоким давлением 70 бар (с возможностью модернизацией до 100 бар) водой с химически активными моющими средствами. В конструкцию мойки входят рама в форме перевернутой буквы L, направляющие отбойники для автомобилей, а также моющие узлы, которые крепятся к основанию.

Процесс мойки полностью автоматизирован — датчики определяют габариты и конфигурацию автомобиля, а роботизированная рама с форсунками выполняет все циклы мойки в зависимости от предустановленных программ: предварительное ополаскивание, предварительная мойка высоким давлением, вода+шампунь, пена (опционально: цветная пена), воск, деминерализованная вода, финальное ополаскивание, и др.

Бесконтактная портальная автомойка TRACER OH1 оснащается системами подачи воды под высоким давлением, дозаторами для моющей химии, пены и воска. Для финальной обработки автомобиля возможна установка мощных турбовентиляторных устройств сушки.

Благодаря портальной конструкции и отсутствию конвейера бесконтактные мойки компактны, мобильны, просты в установке. Они отличаются оперативным обслуживанием автомобилей. Использование технологии бесконтактной мойки исключает механическое воздействие на лакокрасочное покрытие машины и внешние элементы ее оснащения.

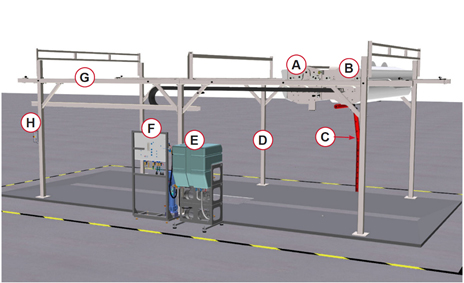

Комплектация

  • А. Базовый моечный модуль. В модуль входят все элементы, необходимые для работы трейсера. Система направляющих установлена внутри модуля.  Конвейерные шкивы, обеспечивающие движение модуля, расположены по бокам. Узел скрыт за цветной панелью.
  • A1. Система позиционирования автомобиля. Эта система позволяет трейсеру корректировать свое позиционирование для обеспечения оптимальной мойки. Для определения длины автомобиля используются два сонарных датчика, расположенных на моечном узле, а для определения ширины автомобиля используются два сонарных датчика, расположенных на центральной колонне.
  • B. Модуль сушки (опция). Состоит из трех турбовентиляторных устройств. Опорные колеса расположены сбоку. Этот модуль не оснащен системой направляющих. Устройства скрыты за цветной панелью.

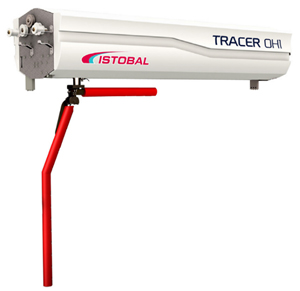

  • C. Трейсер. Роботизированная рама с форсунками в форме перевернутой буквы L. Передвижение рамы осуществляется на 360º и слева направо.
  • D. Система предотвращения замерзания. Автоматическое устройство, использующееся для опустошения труб и избежания ущерба от замерзания. Включает в себя термостат, который вводит воздух в трубы, когда температура достигает 0ºС.
  • E. Блок высокого давления. Шкаф, изготовленный из оцинкованной нержавеющей стали. Включает в себя насосы высокого давления 70 бар 126 л/мин и резервуар для воды 200 л.
  • F. Система инжекторов подачи воска и химии.
  • G. Направляющие. Алюминиевые рельсы для движения моечного модуля и модуля сушки. Длина рельс — 9,25 м или 8,25 м, в зависимости от того, включен ли модуль сушки в комплектацию.
  • H. Пульт управления. Электронное устройство, необходимое для обеспечения пользователя информацией. Может использоваться для управления движением трейсера.
Базовая комплектация
Наименование Кол-во Цена
Базовый модуль Tracer OH 1. 1 23 760,00 €
Структура базового модуля оцинковка+покраска 1 561,60 €
Передний и задний обтекатели. Комп. 3 240,00 €
Структура крепления и поддержки. Комп. 6 760,80 €
Направляющие для настенных опор/стоячей конструкции 8,25 м (без сушки) Комп. 2 035,80 €
Окраска конструкции 1 0,00 €
Пульт управления touch screen . 1 108,00 €
Активная химия. 1 0,00 €
Воск 1 0,00 €
Электронасосы 16.5 70 бар кВт 126 л/мин 1 7 992,00 €
Система определения габаритов автомобиля 1 7 290,00 €
Распределитель продуктов + насос подкачки в систему 1 5 832,00 €
Документация на мойку 1 0,00 €
Наклейка ISTOBAL 1 0,00 €
Язык 1 0,00 €
Программа-схема стандартная 1 0,00 €
Индивидуальная упаковка Трейсер (мыть и сушить) 1 410,40 €
Итоговая стоимость базовой комплектации: 57 990,60 €
Дополнительное оборудование
Сушка
Верхняя сушка 3x7. 5 кВт 1 11 826,00 €
Версия верхней сушки оцинковка+окраска 1 561,60 €
Версия верхней сушки из нержавеющей стали 1 918,00 €
Увеличение длины направляющих опор до 9,25 м (доплата при комплектации сушкой) 1 97,20 €
Мойка днища
Мойка днища 15 бар 120 л/мин Комплектация сегментов 3+1 1 3 942,00 €
Мойка днища 10 бар 90 л/мин (упрощенная версия) 1 1 868,40 €
3-ходовой распределитель 70 бар [1] 1 712,80 €
Водоподготовка
Резервуар для воды 1000 л 1 14 000,00 ₽
Очистное сооружение (по запросу)
Подкачивающий насос для блоков высокого давления 160 л/мин 3 бар 1 19 000,00 ₽
Умягчитель воды (по запросу)
Осмос (по запросу)
Компрессор 1 40 8,00 €
Дополнительные опции
Светофор Вперед-Стоп-Назад 1 712,80 €
Дополнительная жидкая химия 1 432,00 €
Дополнительный Воск 1 534,60 €
Дополнительное химическое средство 1 486,00 €
Версия базового модуля из нержавеющей стали (доплата к базовой версии) 1 486,00 €
Подключение горячей воды 1 356,40 €
Автоматическое открывание/закрывание дверей и ворот 1 378,00 €
Крепления пульта управления на стене 1 999,00 €
Защитный корпус экрана пульта управления. 1 118,80 €
Въездные направляющие 5м х 55мм (2шт) 1 108,00 €
Второе подключение воды без водяного насоса (применимо для осмоса) 1 511,92 €
Сетчатый фильтр 100 мкм 1 313,20 €


[1] Применяется при выборе мойки днища и заменяет дополнительный насос высокого давления

Стоимость монтажа комплекта оборудования составляет (стоимость базовых услуг, без учета командировочных расходов): 5 200 €.

Все цена на оборудование включают в себя НДС 20%
*Оплата производится в рублях по курсу, установленному ЦБ РФ на день оплаты

Порядок оплаты и срок поставки оборудования

  • 1-й платеж в размере 40% — осуществляется в течение 5 (пяти) банковских дней с момента заключения договора и получения счета заказчиком.
  • 2-й платеж в размере 60% — осуществляется заказчиком в течение 5 (пяти) банковских дней с момента получения письменного уведомления о готовности оборудования к отгрузке в адрес заказчика.
  • Срок производства/поставки оборудования на склад поставщика составляет 7-8 недель с момента поступления 1-ого платежа на расчетный счет поставщика.
  • Гарантия на оборудование составляет 12 месяцев с момента запуска в эксплуатацию.

Порядок оплаты услуг монтажа оборудования

  • 1-й платеж в размере 50% — осуществляется в течение 5 банковских дней с момента заключения договора и получения счета заказчиком.
  • Окончательный платеж в размере 50% — осуществляется заказчиком в течение 5 банковских дней с момента подписания акта выполненных работ.
  • Срок монтажа и пуско-наладочных работ составляет 10 рабочих дней с момента поступления 1-ого платежа на расчетный счет поставщика и готовности площадки к монтажу.
ООО «ТРАНСТЕХСЕРВИС»
109387, г. Москва, ул. Ейская, д.6, стр.4
Тел.: +7 (495) 744 0624, +7(499)722-73-09
Автоматические моечные системы
www.istobalrussia.ru

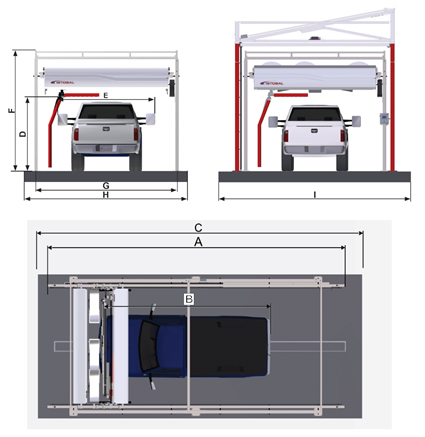

    Без сушки С сушкой
A Длина направляющих 8250 мм 9250 мм
B Максимальная длина автомобиля 5600 мм 5700 мм
C Длина поста 8450 мм 9450 мм
D Максимальная высота автомобиля 2140 мм 2140 мм
E Максимальная ширина автомобиля 2330 мм 2330 мм
F Высота конструкции 3489 мм 3489 мм
G Ширина конструкции 3975 мм 3975 мм
H Ширина поста без ограждения 4575 мм 4575 мм
I Ширина поста с ограждением 5360 мм 5360 мм

Потребление

Наименование кВт/час
Моющий модуль 3,5
Турбовентиляторы (3шт) 22,5
Насос высокого давления 70 бар, 126 л/мин 16,5
Подпитывающий насос 2,2
