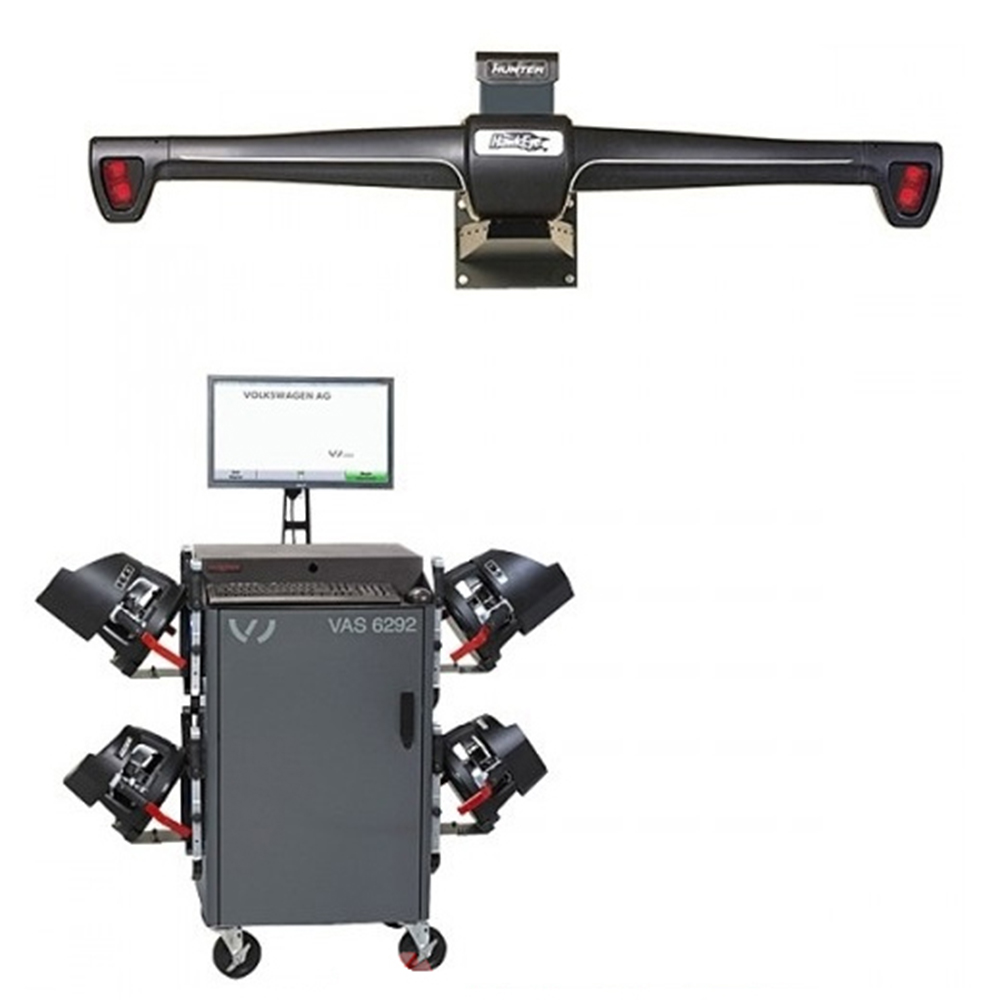

Hunter WA310V/20LE-421WM9 Стенд развал-схождения дилерский VAS6292

Hunter WA310V/20LE-421WM9 Стенд развал-схождения дилерский VAS6292



Свойства

Кабинет мобильный экономичный; ОС Windows; WinAlign VAG, WebSpecs, Photo/Video опция; Монитор LCD 21.5" с креплением; Принтер цветной; Мульти-D, 4 камеры, настенное параллельное исполнение, 2 широкоугольные трехмерные (WATD) + 2 трехмерные (TD) мишени, адаптеры быстрого зажима; Круги поворотные механические.

Состав стенда


Компонент Описание
1. Датчики Hawkeye HS421WM9BLKE

Настенное параллельное исполнение. Позволяет экономнее использовать место перед подъемником. Допускается крепление к потолочным конструкциям (в комплектацию не входят). Возможна совместная работа с любым типом WA кабинетов (стационарный кабинет монтируется на стену). При расположении подъемника "под углом" к стене или превышении требуемого расстояния до стены необходимо использовать комплект 20-2184-1 (увеличивает длину от датчиков до стены на 648 мм и максимальный угол поворота с 20 до 62 градусов).
Используют Мульти-D технологию моделирования для получения точных измерений.
4 цифровые видеокамеры высокого разрешения непрерывно контролируют положение колесных мишеней в пространстве и обеспечивают мгновенную обработку получаемых данных и передачу результатов в консоль стенда.
2 широкоугольные трехмерные (WATD) + 2 трехмерные (TD) мишени:
  • Быстро распознаются камерами;
  • Обеспечивают больший угол видения по вертикали и горизонтали;
  • Передние WATD мишени обеспечивают измерение макс. угла поворота;
  • Компактные и легкие;
  • Имеют полимерные ударопрочные корпуса;
  • Не имеют электроники и не требуют калибровки.
4 адаптера быстрого зажима:
  • Захватывают за шину;
  • Быстро фиксируются с помощью пальцевого рычага;
  • Не имеют вращающихся рукояток;
  • Легкие и прочные;
  • Допускается несоосная установка.
Крюки для адаптеров быстросменные:
  • Для работы с колесами диаметром до 37";
  • Один тип используется приблизительно в 90% случаев.
Удлинители адаптеров быстрого зажима:
  • Для работы с колесами, имеющими глубоко расположенную или выступающую ступицу.
Манжеты защитные для адаптеров и удлинителей, 4+4 шт.
4 кронштейна хранения адаптеров с мишенями для монтажа на колонну, кабинет или стену, ножничный подъемник или стойки 4-х стоечного подъемника.
Режимы измерений:
  • «Базовая плоскость» – УУК автомобиля определяются относительно плоскости параллельной путям подъемника/ямы;
  • «Текущая плоскость» – УУК автомобиля определяются относительно плоскости образуемой мишенями.
Способы компенсации биений:
  • Прокатывание укороченное - самая быстрая процедура с функцией контроля грубых ошибок;
  • Прокатывание – быстрая процедура с дополнительной функцией контроля грубых ошибок;
  • Подъем осей – используется при невозможности или затруднении в выполнении прокатывания автомобиля или при регулировке «без колес». Мишени могут быть скомпенсированы в любом порядке.
2. Кабинет WA310VEVAGE Мобильный экономичный с металлическим верхом (Поставляется в разобранном виде).
Внешние громкоговорители – Позволяют использовать функцию SoundGuide (Звуковой Гид) и прослушивать видеоролики.
В комплектацию входят:
Фиксатор педали тормоза.
Фиксатор рулевого колеса.
Кронштейн хранения фиксаторов рулевого колеса и тормоза.
2 механических поворотных круга малого трения высотой 50 мм с защитными покрытиями
2 мостика прокатывания
3. Монитор LCD 21.5”* Формат изображения 16:9. На экране отображаются дополнительные функции широкоэкранной версии ПО WinAlign. Комплект крепления к кабинету включен.
4. Принтер* Цветной струйный.
5. Компьютер* с ПО WinAlign VAG В комплектацию входят:
  • Стандартная конфигурация компьютера;
  • Клавиатура с защитной плёнкой (рус./англ. язык);
  • Мышь оптическая;
  • 2 года бесплатных обновлений спецификаций автомобилей.
  • Диски ПО WinAlign установочные;
  • Электронные ключи доступа;
  • Доступ WebSpecs;
  • DVD-Photo/Video опция;
  • Руководство пользователя;
  • Лицензия на использование ОС Microsoft Windows.
Особенности ПО WinAlign VAG: 1. Процедура измерений и регулировки настроена согласно требованиям производителя автомобилей; 2. Поддержка специфических процедур регулировки систем:
  • ADR - Система по поддержанию безопасного расстояния до впереди идущего автомобиля;
  • ACC - Адаптивный круиз-контроль;
  • LDW - Система предупреждения о покидании полосы движения;
  • ADS - Система динамического управления Audi
3. Поддержка ELSA / ASA; 4. Возможность установки дополнительной базы данных автомобилей концерна. WinAlign имеет крупнейшую базу данных УУК автомобилей c возможностью ее пополнения через Интернет (WebSpecs) и множество запатентованных функций регулировки и повышения производительности:
ExpressAlign® – Позволяет выполнять регулировку каждого автомобиля наиболее рационально. Анализирует полученные измерения и предлагает оптимальную последовательность действий с наименьшим количеством требуемых шагов.
WinToe® – Гарантирует правильное положение рулевого колеса без повторных регулировок и использования фиксатора руля. Регулировка схождения осуществляется по диаграммам «рулевых тяг»!!! и может выполняться с вывешенной осью.
База данных инструментов и регулировочных комплектов – Упрощает подбор необходимых для регулировки каждого автомобиля инструментов и комплектов и экономит требуемое для этого время.
Виртуальный вид – Наглядно представляет УУК автомобиля на трехмерной модели в режиме реального времени.
Fast caster/SAI – Позволяет получить данные по продольному, поперечному наклонам поворотного шкворня и прилежащему углу за одно измерение.
CAMM® (Монитор перемещения рычагов подвески) – Обеспечивает быструю и эффективную регулировку подвески на двойных поперечных рычагах с регулировочными шайбами, двойными эксцентриками или пазами. Пошаговые иллюстрации позволяют сделать все с первого раза.
Shim-Select® II – Быстро рассчитывает правильное положение шайбы переменной толщины, в зависимости от типа, для одновременной регулировки развала и схождения задних колес автомобиля. Не нужно обращаться к запутанным диаграммам и таблицам.
Регулировка без колес – Ускоряет процесс регулировки в случаях с ограниченным или неудобным доступом к регулировкам с установленным колесом. Примечание: Требуются комплекты адаптеров 20-1978-1 и 20-2577-1.
ABC® (Автоматический калькулятор втулок) – Определяет размер и положение втулки для одновременной регулировки развала и продольного наклона передних колес пикапов/фургонов без затрат времени на нулевую втулку.
SBDA (Аудит кузов/подвеска) – Отображает положение кузова автомобиля относительно шасси для определения крена и необходимости кузовного ремонта. Примечание: Требуются мишени высоты посадки 20-2050-1.
Измерение высоты посадки – Поддерживает автоматический ввод данных двумя способами:
  1. С помощью мишеней высоты посадки 20-2050-1 (высота отображается в реальном времени);
  2. С помощью электронного измерителя, встроенного в пульт ДУ.
Измерение симметрии – Обеспечивает мгновенный доступ к данным по симметрии и смещению осей для определения необходимости выполнения кузовного ремонта или выявления факта восстановления после аварии.
WinAlignTuner – Помогает выполнять настройку подвески автомобилей с модифицированной ходовой частью.
Примечание: Требуется комплект ПО 20-2004-1. Дополнительно рекомендуются дистанционный индикатор 30-418-1-X-XF и Bump Steer комплект лебедки 20-2011-1.
Видеобиблиотека – включает более 300 видеороликов, охватывающих все аспекты развал-схождения. Помогает при общении с клиентами, позволяет разобраться с необычными проблемами, делает механика более компетентным.
Режим осмотра «Укажи и щелкни» – Позволяет, используя более 4000 фотографий и иллюстраций, упростить инспекцию подвески и рулевого управления автомобиля.
Автоматическое распознавание вывешивания оси
AVH (Расширенные данные по управляемости автомобиля) – Помогает обнаружить скрытые проблемы, позволяет получить данные, объясняющие поведение автомобиля на дороге, или спрогнозировать его поведение. Доступны следующие измерения: плечо обката, смещение кастера, угол/смещение центральной линии кузова, диаметр разворота по центрам пятен контакта или внешним кромкам, крен кузова в повороте, свес кузова и др. Примечание: Для большинства измерений требуются мишени высоты посадки 20-2050-1.
Распечатка данных – Помогает показать клиенту с помощью подробных цветных распечаток результат проделанной работы, а также объяснить о необходимости замены деталей и проведения ремонта.
CodeLink™ – Быстро и легко перенастраивает датчик угла положения рулевого колеса в соответствии с требованиями OEM для корректной работы системы стабилизации курсовой устойчивости. Примечание: Требуется комплект 20-2813-1.
FIA – Система взаимодействия стенда и подъемника развал-схождения. Обладает следующими возможностями:
  1. Автоматическое включение камер при подъеме автомобиля на измерительную высоту;
  2. RackTrack - Автоматическое регулирование положения траверсы видеокамер в зависимости от положения путей FIA-подъемника;
  3. Автоматический контроль и управление сдвижными пластинами и поворотными кругами;
  4. Одновременная автоматическая настройка давления в шинах в соответствии со спецификациями.
Примечание: Требуется FIA-подъемник.
TouchRemote™ – Позволяет с помощью Apple iPhone, iPod touch и iPad устройств дистанционно работать с WinAlign, обеспечивая:
  • Отображение значений УУК в реальном времени;
  • Контроль и управление WinAlign;
  • Возможность просмотра регулировочных иллюстраций и изображений.
Примечание: Требуется к-т 20-2477-1, WinAlign 11.1 и бесплатное приложение "HunterTouchRemote" с iTunes®. Компьютер должен быть оснащен Wi-Fi адаптером.
Ассистент заезда - Позволяет безопасно и легко спозиционировать автомобиль на подъемнике/яме без посторонней помощи. Видеоинформация с веб-камеры выводится на экран монитора. Примечание: Требуется веб-камера.

* - внешний вид может отличаться
