Арт.

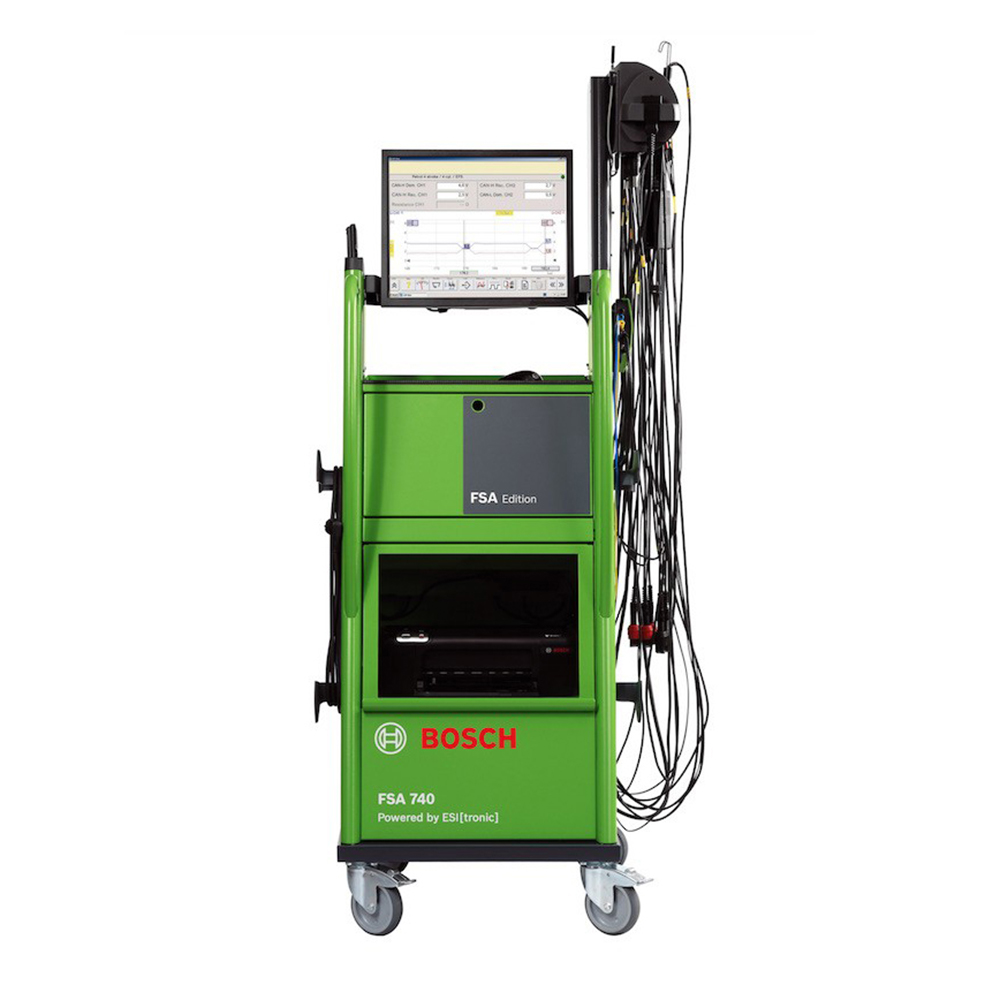

Комплекс диагностический Bosch FSA 740ЕМ + KTS 560 + BEA 055 + BEA 070
Универсальный комплект для полной диагностики двигателя
СвойстваТехнические характеристики
Данный комплект Bosch FSA 740ЕМ + KTS 560 + BEA 055 + BEA 070 оснащен самыми передовыми функциями диагностики двигателей:
- Имитатор сигналов, для тестирования датчиков без демонтажа их с автомобиля;
- Осциллограф с частотой развертки >50 MHz;
- Возможность проверки сигнала по CAN шине;
- Функция длительного замера утечки тока из аккумулятора и запись результатов на протяжение 24 часов.
Для применения комплекта используются разные кабели подключения. Базовый комплект позволяет провести такие тесты:
- Проверка напряжения и сопротивления;
- Доступен 2-канальный осциллограф;
- 80 различных проверок компонентов;
- Генератор сигналов;
- Мультиметр;
- Проверка CAN-шины;
- Проверки лямбда-датчиков;
- Делитель напряжения;
- Проверка бензиновых и дизельных форсунок;
- Все результаты записываются, их легко напечатать, что облегчает общение с клиентом.
Особенности комплекта Bosch FSA 740ЕМ + KTS 560 + BEA 055 + BEA 070:
- Все компоненты располагаются на тележке, что облегчает их перемещение и хранение в мастерской;
- Легко обучиться работе и использованию благодаря привычному ПО;
- Беспроводной системный сканер и дымомер облегчают удаленную проверку – нет необходимости постоянно передвигать тележку в ходе проверки;
- В комплекте с тележкой поставляется ПК и принтер, что вместе составляет
- единое решение для полноценной работы;
- В комплект входит самый новый газоанализатор и дымомер Bosch BEA для бензиновых и дизельных двигателей соответственно;
- Программное обеспечение FSA 7xx включено в комплект;
- Наличие беспроводного системного тестера KTS 560 с мультиметром (Без лицензии ESI[tronic] 2.0);
- Тележка с ПК, монитором с диагональю 19”, принтером и мышью;
- Универсальный мотор-тестер FSA 720;
- Доступны опциональные наборы кабелей для полного функционала FSA;
- Возможность подключения прибора FSA 050 для проверки высоковольтных сетей.
Комплектация:
- Передвижная стойка с ПК, ЖК монитором, принтером – 1 шт.
- Измерительный модуль с держателем для датчиков – 1 шт.
- Блок питания с кабелем для подключения к сети – 1 шт.
- Дистанционное управление (пульт и приемник) – 1 шт.
- Пакет программного обеспечения SystemSoft[plus] – 1 шт.
- Кабель мультиметра 1 – 1 шт.
- Кабель мультиметра 2 – 1 шт.
- Кабель B+/B- – 1 шт.
- Кабель UNI IV – 1 шт.
- Датчик 3 x KV+/Крас – 1 шт.
- Датчик 3 x KV-/Чёрн – 1 шт.
- Триггерная цанга – 1 шт.
- Токовая цанга 1000 А – 1 шт.
- Токовая цанга 30 А – 1 шт.
- Стробоскоп – 1 шт.
- Датчик температуры масла – 1 шт.
- Датчик давления воздуха – 1 шт.
- Датчик-индикатор для индивидуальных катушек – 1 шт.
- Прибор для диагностики систем автомобиля KTS 560 – 1 шт.
- USB-адаптер Bluetooth – 1 шт.
- Соединительный провод 1,5 м – 1 шт.
- Соединительный USB-провод 3 м – 1 шт.
- Блок питания – 1 шт.
- Измерительный провод синий/жёлтый – 1 шт.
- Зажим «крокодил» чёрный – 1 шт.
- Испытательный щуп – 1 шт.
- Испытательный щуп красный (1х) – 1 шт.
- Защитная крышка – 1 шт.
- Чемодан – 1 шт.
- DVD1 ESI[tronic
Напряжение питания блока питания | 90 – 264 В AC/47 – 63 Гц |
Диапазон рабочей температуры | От 5°C до 40°C |
Размеры (Ш x В x Г) | 680 x 1785 x 670 мм |
Вес | 91 кг |
Универсальный осциллоскоп | |
Скорость сканирования | Макс. 50 мегаточек/с |
Двухканальный режим | 50 мегаточек/с |
Одноканальный режим | 50 мегаточек/с |
Диапазон напряжения | От 200 мВ до 200 В |
Ток | От 2 А до 30 А (клещи 30 А); от 50 А до 1000 А (клещи 1000 А) |
Осциллоскоп зажигания | |
Первичная сторона | От 20 В до 500 В |
Вторичная сторона | От 5 кВ до 50 кВ |
Генератор сигналов | |
Формы сигналов | Постоянный ток, синус, треугольник, прямоугольник |
Частоты | От 1 Гц до 1000 Гц |
Диапазон настройки ширины импульса | От 10% до 90% |
Амплитуда | От -10 В до +12 В (на массу) |
Ток | Макс. 50 мА |
Разрешающая способность | 8 битов (256 шагов) |
Защита от перегрузки | Автоматически |
Характеристики KTS 560 | |
Рабочее напряжение | 8 – 28 В DC |
Потребляемая мощность от аккумуляторной батареи автомобиля или блока питания | 10 Ватт |
